Устройство аккумулятора: из чего он состоит и как работает

Для понимания принципа действия нужно знать, из чего состоит аккумулятор. Любой источник тока, независимо от вида, содержит несколько главных частей, обеспечивающих генерацию тока. Конструкция состоит из комплекта взаимодействующих элементов, собранных в единый блок. Главные компоненты заключены в прочный герметичный корпус, защищающий внутренности от внешних воздействий. Внутри находятся пластины разной полярности, сепаратор, предотвращающий замыкание, и химически активный электролит, инициирующий реакции. Клеммы служат для подключения к бортовой сети автомобиля.

В конструкции элемента хранения электрической энергии имеются:

• положительные и отрицательные пластины;
• электролит;
• сепараторы;
• корпус и клеммы.

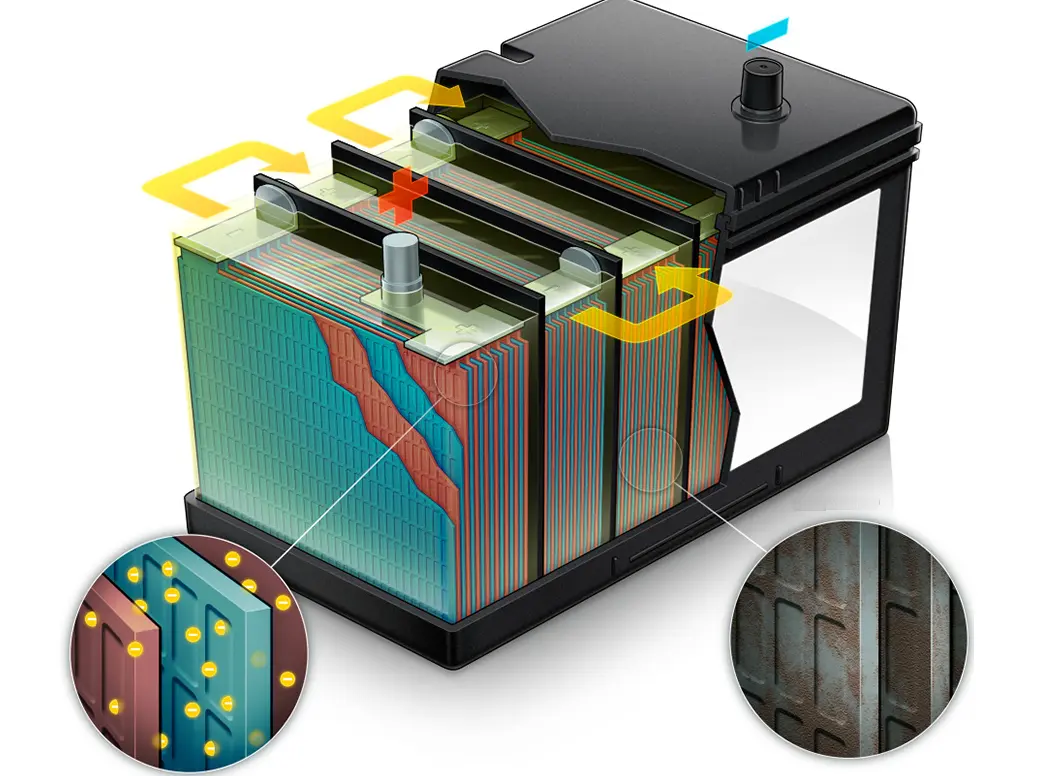

Положительная и отрицательная пластины

Аккумуляторная батарея содержит набор решетчатых электродов, выполняющих главную роль в выработке тока. Положительные пластины изготовлены из диоксида свинца (PbO₂), а отрицательные – из губчатого свинца (Pb). Каждая деталь представляет собой решетку из сплава, заполненную активной пастой. Эти электроды чередуются внутри банки и изолированы между собой сепаратором. В процессе разряда вещества на пластинах взаимодействуют с электролитом, преобразуя химическую реакцию в электричество. При заряде происходит обратная реакция, восстанавливающая исходные компоненты. Качество материала непосредственно влияет на мощность и срок службы.

Электролит

В элементе питания имеется среда для переноса ионов между разноименными электродами. Она представляет собой электролит – химически активный раствор. В классических свинцово-кислотных моделях используется смесь серной кислоты высокой чистоты и дистиллированной водой. Плотность этого раствора влияет на состояние заряда. Состав создает условия для протекания необходимых электрохимических реакций. В герметичные необслуживаемые батареи заливают электролит особого типа, иммобилизованный в гелевые маты или АГМ-сепараторы из стекловолокна, что исключает утечку содержимого.

Сепараторы

В батарее не должно быть контакта положительных и отрицательных пластин внутри каждой банки. Для этого между ними помещают сепаратор. Этот тонкий пористый материал из стекловолокна, полиэтилена или резины свободно пропускает ионы электролита, но блокирует физическое соприкосновение электродов, исключая короткое замыкание. Сепаратор должен быть химически стойким, механически прочным, обладать хорошей ионной проводимостью и минимальным электрическим сопротивлением. В современных необслуживаемых аккумуляторах, особенно АГМ и GEL типа, сепаратор часто удерживает весь электролит, придавая корпусу полную герметичность и устойчивость к давлению.

Корпус и клеммы

Источник энергии нуждается в надежной оболочке и точках подключения. Корпус аккумулятора делают из прочной кислотостойкой пластмассы (полипропилена). Внутри есть перегородки, разделяющие пространство на отдельные банки. Герметичная оболочка защищает внутренние элементы от повреждений, влаги и загрязнений. Верхняя крышка оборудована пробками для обслуживания (у классических моделей) или клапаном сброса давления (у герметичных). Клеммы – выводы положительных и отрицательных контакты – изготовлены из свинца или его сплава. Полярность клемм (прямая или обратная) – важный критерий для подбора аккумулятора для конкретного автомобиля. Масса корпуса и клемм влияет на общий вес АКБ.

Как работают аккумуляторы разных видов, во многом определяется их внутренним строением и используемыми материалами. Конструкция сильно варьируется в зависимости от применяемой электрохимической системы, что влияет на стоимость, производительность, устойчивость к глубоким циклам и температурам. Основные отличия касаются состава пластин, электролита, сепараторов, корпуса и наличия системы управления (BMS). Требования к аккумуляторной батареи для стартера легковых авто или для тягового транспортного средства грузовых машин различаются сильно.

Все батареи делятся на два вида в зависимости от основания:

1. Свинцово-кислотные (AGM, GEL).
2. Литий-ионные и LiFePO4.

Свинцово-кислотные (AGM, GEL)

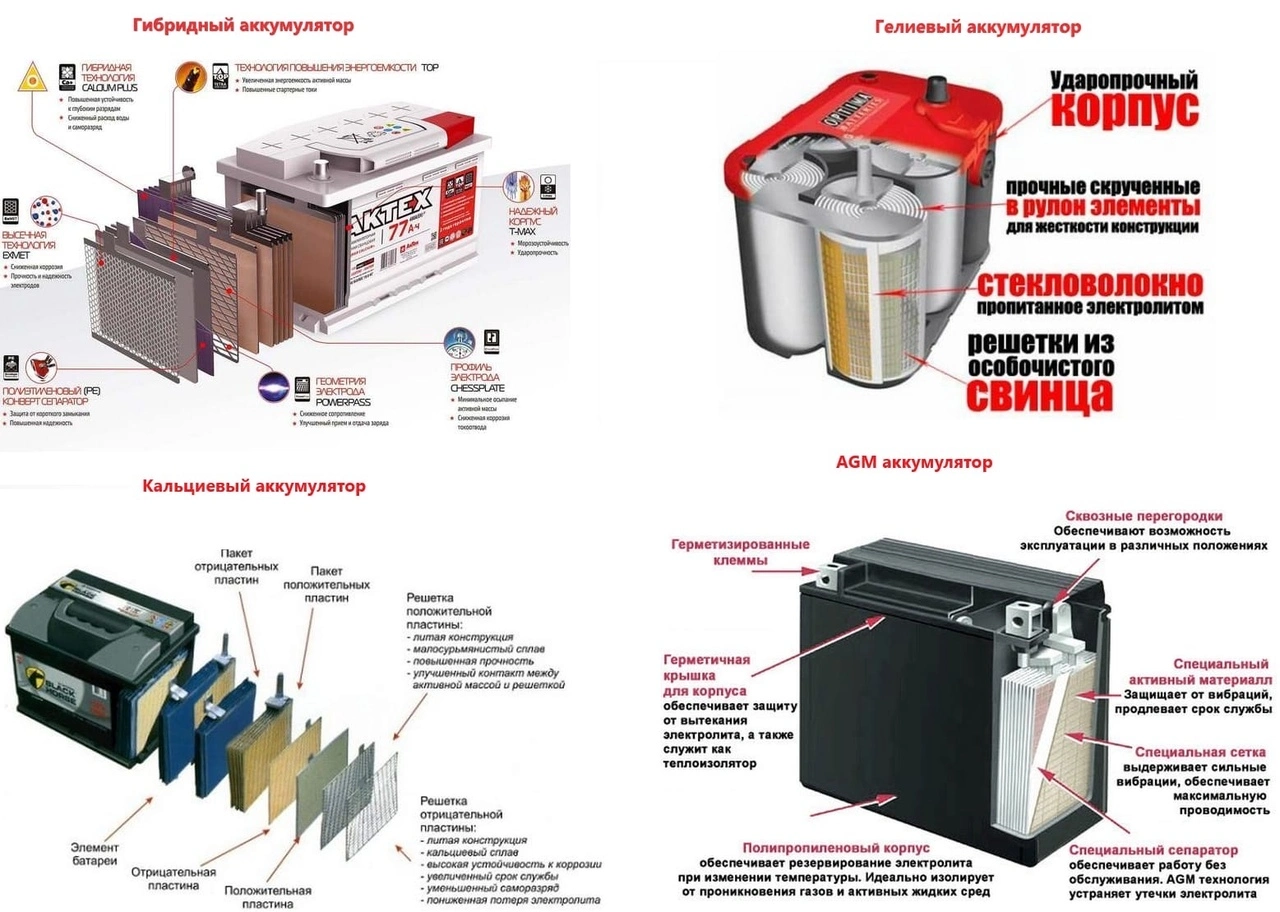

АКБ традиционного типа используют электролит на основе водного раствора серной кислоты. Пластины изготавливают из свинца с добавками (сурьмы, кальция), формируя решетку для активной массы. Классические обслуживаемые модели имеют жидкий электролит, требующий контроля уровня и долива воды. Герметичные необслуживаемые типы (AGM, GEL) содержат сгущенный тип электролита: AGM – в пористом сепараторе из стекловолокна, GEL – загущая его до состояния геля. Это исключает вытекание, позволяет работать в любом положении, повышает виброустойчивость и снижает саморазряд. Такие батареи часто используются как пусковой источник для автомобильного двигателя, особенно с старт-стоп системой (EFB).

Литий-ионные и LiFePO4

Лиферный источник энергии (LiFePO4) – прогрессивный вид литий-ионной технологии. Вместо свинцовых пластин и кислотного электролита здесь применяются катод (часто LiFePO4) и анод (графит), разделенные сепаратором, с органическим электролитом или твердым полимером.

Конструктивные особенности:

• увеличенный ресурс циклов;
• высокая производительность заряда-разряда;
• малый саморазряд;
• устойчивость к глубоким разрядам;
• меньшая масса и большая удельная емкость.

Обязательный элемент – сложная BMS для контроля состояния ячеек, защиты от перезаряда, глубокого разряда, короткого замыкания и перегрева. Стоимость выше, но долговечность оправдывает вложение.

Устройство аккумуляторной батареи напрямую определяет ее надежность и ресурс. Качественный источник способен выдерживать тысячи циклов заряда, работать в широком диапазоне температур, противостоять вибрациям и глубоким разрядам без сильного снижения емкости. Надежность заключается в применении чистых материалов, передовых технологий изготовления электродов, стабильного электролита, прочного корпуса и наличия интеллектуальной системы управления. Правильно подобранный под требования автомобиля источник тока прослужит десятки лет.

Качество пластин и сплавов

Аккумулятор живет столько, сколько сохраняют целостность его пластины. Высокое качество обмазки (диоксида свинца и чистого свинца), прочная решетка из современных сплавов (кальциевого, с добавлением серебра или олова) обеспечивают устойчивость к коррозии, сульфатации и оплыванию. Чистота свинца и точность состава материала влияют на электрохимические характеристики и саморазряд. Тонкие, но прочные пластины большей площади дают больше мощности при пуске двигателя. Производители постоянно совершенствуют состав сплавов и технологию нанесения пасты для увеличения срока эксплуатации.

Устойчивость к глубокому разряду

Батарея часто теряет емкость не от времени, а от критического снижения заряда. Устойчивость к глубоким разрядам – главный фактор долговечности. В свинцово-кислотных моделях это зависит от типа: AGM/GEL переносят глубокий разряд лучше жидких, а литий-ионные, особенно LiFePO4, имеют наибольшую устойчивость (до 80-90% глубины). Разряд ниже критического уровня вызывает сульфатацию свинцовых пластин или необратимые изменения в литиевых элементах, снижая емкость и срок службы. Поэтому современные необслуживаемые аккумуляторы и BMS имеют защиту, отключающую источник при достижении минимального напряжения.

Наличие BMS — системы управления батареей

Источник тока нового поколения литиевого типа не возможен без интеллектуальной BMS (Battery Management System). Эта электронная система выполняет несколько функций:

• контроль напряжения каждой ячейки или банки, температуры корпуса, тока;
• защита от перезаряда, глубокого разряда, короткого замыкания, перегрева и переохлаждения;
• балансировка заряда между элементами для выравнивания емкости;
• расчет оставшегося заряда (SOC) и состояния здоровья (SOH).

BMS в разы повышает безопасность, продуктивность и работоспособность аккумулятора, продлевая его ресурс.

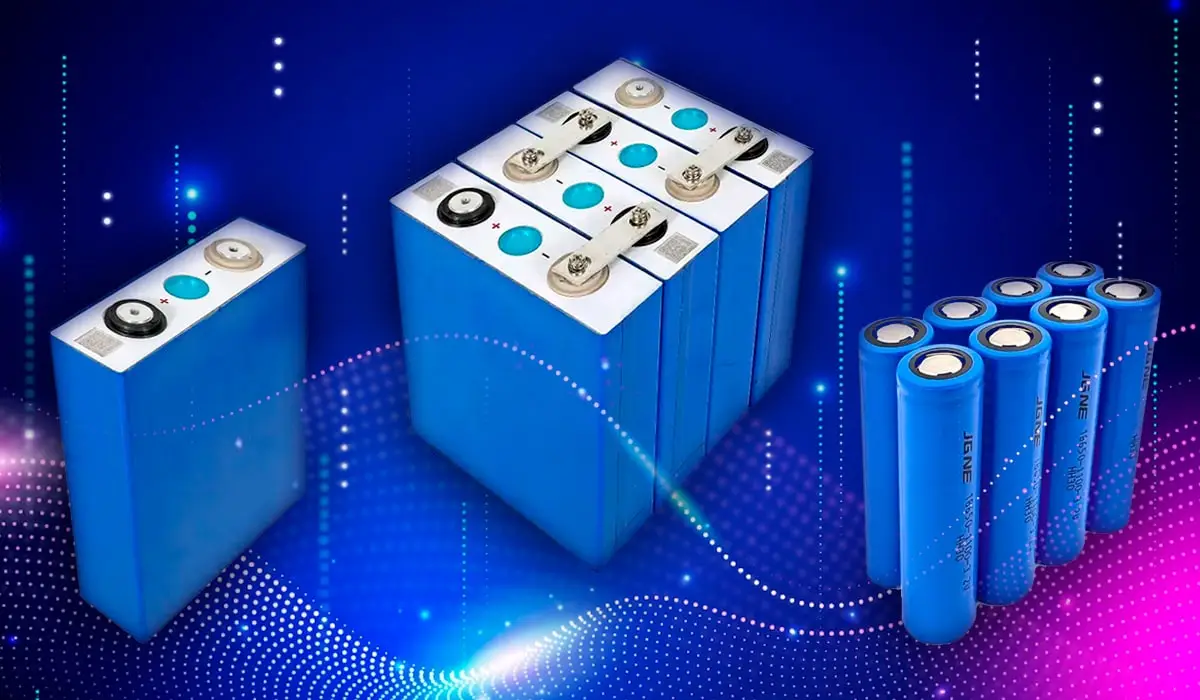

Строение аккумулятора на основе литий-железо-фосфатной (LiFePO4) технологии обеспечивает уникальные преимущества перед традиционными видами. Именно сочетание стабильной кристаллической решетки катодного материала и продвинутой BMS делает их наиболее безопасными и долговечными среди литиевых источников. Лиферные батареи имеют высокую термическую и химическую стабильность, исключающую возгорание, значительно больший срок службы (2000-7000 циклов), высокую продуктивность (до 98%) и способность отдавать большой ток без снижения напряжения. Они широко используются там, где нужна надежность и большая цикличность.

Прочный корпус и лёгкий вес

Аккумулятор LiFePO4 в разы легче аналогичных по емкости свинцово-кислотных моделей (вес меньше примерно в 3 раза), что важно для электротранспорта и мобильных систем. Корпус изготавливается из ударопрочного пластика или алюминия, часто с классом защиты IP65/IP67, обеспечивая герметичность от пыли и воды. Компактные размеры и небольшая масса упрощают установку и транспортировку. Высокая удельная энергоемкость лиферного источника позволяет получить больше мощности при меньшем объеме и весе, что является большим плюсом для автономных решений и мотоциклов.

BMS с защитой от перегрева и короткого замыкания

Аккумуляторная батарея LiFePO4 обязательно оснащается многоуровневой BMS, главная задача которой – безопасность. Система непрерывно контролирует напряжение на каждой ячейке, ток заряда/разряда, температуру всего блока и окружающей среды. При необходимости BMS мгновенно отключает источник при угрозе: перегреве (опасность термического разгона), коротком замыкании в цепи потребителей, глубоком разряде или превышении напряжения при заряде. Наличие такой интеллектуальной защиты – главное отличие безопасных LiFePO4 от других литиевых типов, делающее их пригодными для использования в автомобилях и дома.

Модульная сборка и расширяемость

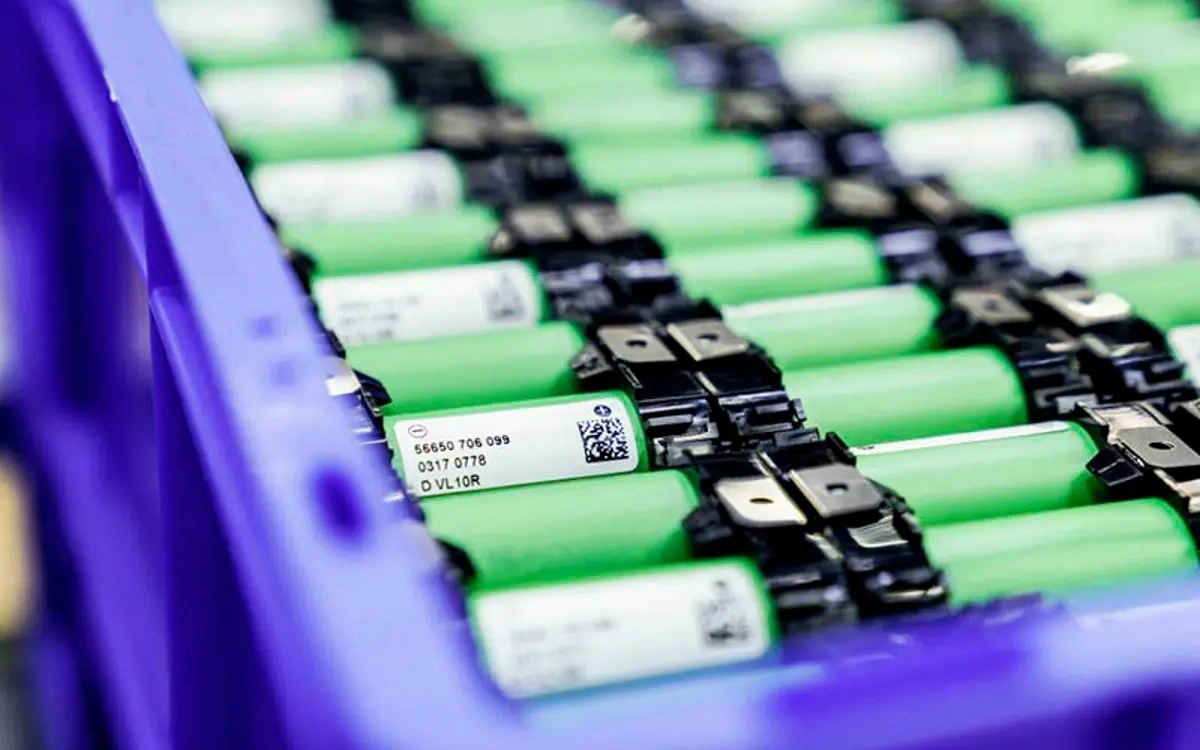

Батарея LiFePO4 часто собирается из стандартных модулей (ячеек) номинальной напряжением 3.2В, последовательно соединяемых для получения нужного напряжения (12В, 24В, 48В). Это обеспечивает уникальную гибкость и расширяемость системы. Емкость легко увеличить, добавив параллельно дополнительные ячейки или сборки. Модульная конструкция упрощает ремонт – можно заменить отдельную неисправную ячейку, а не весь блок. Такая особенность строения делает лиферные аккумуляторы лучшими для создания мощных накопительных систем резервного питания в частный дом, коттедж или коммерческий объект.

Используются в накопительных системах резервного питания, таких как решения от VOLTS

Системы хранения энергии VOLTS часто базируются на передовых литий-железо-фосфатных (LiFePO4) аккумуляторах, именно из-за их превосходной безопасности, долговечности (тысячи циклов) и стабильности. Такие решения предназначены для резервного электроснабжения дома или бизнеса при отключении сети, а также для эффективного использования солнечной энергии. Аккумуляторные блоки VOLTS, построенные на модульной архитектуре LiFePO4, имеют встроенную интеллектуальную BMS, обеспечивающую надежный контроль параметров и защиту. Они отличаются компактностью, большой полезной емкостью, быстрой зарядкой и возможностью масштабирования под растущие потребности в электроэнергии.

Понимание, из каких элементов состоит АКБ и как она работает, критически важно для правильно подбора и долгой эксплуатации. Устройство аккумуляторной батареи – от материала пластин и типа электролита до наличия BMS – определяет ее характеристики: пусковой ток для двигателя, емкость, устойчивость к глубоким разрядам, срок службы, требования к обслуживанию. Зная основные принципы и различия типов (свинцово-кислотные, AGM, GEL, LiFePO4), можно выбрать подходящий источник для автомобиля, мотоцикла или стационарной системы, избежав быстрой потери работоспособности и лишних затрат.
