Солнечная электростанция: устройство и основные компоненты системы

Фундаментальный принцип работы солнечной станции основан на фотоэлектрическом эффекте. Специальные панели, чаще монокристаллические или поликристаллические, поглощают свет. Энергия фотонов выбивает электроны в полупроводниковом материале, создавая постоянного ток. Этот входящий поток направляется через кабель и коннекторы к инвертору – сердцу СЭС. Выделим главные этапы преобразования:

1. Генерация постоянного напряжения модулями за счет потока фотонов.
2. Преобразование в переменный ток, необходимый для бытовой техники.
3. Распределение энергии к потребителям, аккумуляторы или городскую сеть.

Режим работы комплекса зависит от типа комплекта. Он бывает сетевым, автономным или гибридным.

Преобразование солнечного света в электричество

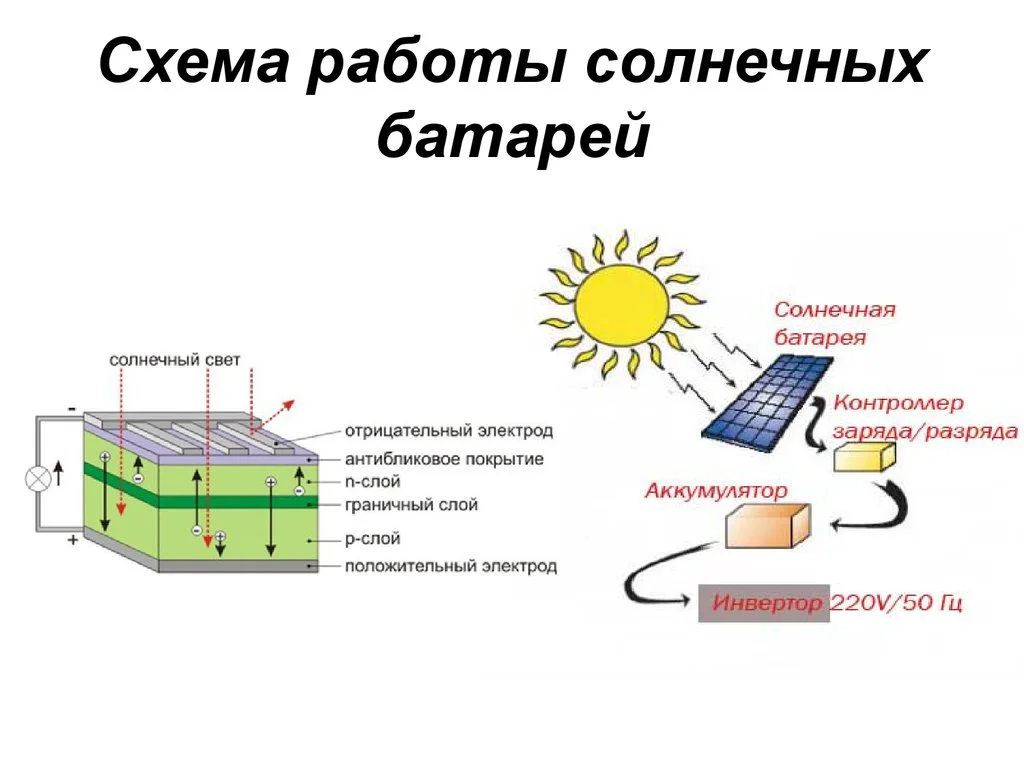

Понимая, что такое солнечная электростанция, важно углубиться в физику процесса. Фотоэлектрические элементы внутри панели состоят из слоев кремния. При попадании света фотоны передают энергию атомам кремния, освобождая электроны. Электрическое поле внутри ячейки направляет эти электроны, создавая упорядоченное движение – ток. Напряжение отдельной батареи обычно 12, 24 или 48 Вольт, а сила тока зависит от инсоляции и площади. Номинальная мощность модуля измеряется в Вт или кВт пиковых. Суммарная выработка всей системы определяется количеством модулей, их качеством и уровнем солнечной радиации в месте установки на крышу или землю.

Роль инвертора, аккумулятора и автоматики

В СЭС электростанциях главную операцию выполняет инвертор. Он трансформирует постоянного ток низкого напряжения от панелей или АКБ в переменный стандартных параметров (220В/50Гц или 380В). Стабильность выходной электроэнергии зависит от типа преобразователи. Форма напряжения бывает аппроксимированной (ступенчатой) или синусоидальной. Аккумуляторы (гелевые, AGM, литиевые, LiFePO4) запасают энергию для автономной работы ночью или при недостатке света. Контроллеры заряда (PWM или MPPT) управляют процессом зарядки накопителей, оптимизируя производительность использования солнца и защищая АКБ от перезаряда или глубокого разряда. Автоматика (балансиры, защитное оборудование, фильтр) обеспечивает стабильность, безопасность и бесперебойность, особенно при интеграции с внешней сетью или генератором.

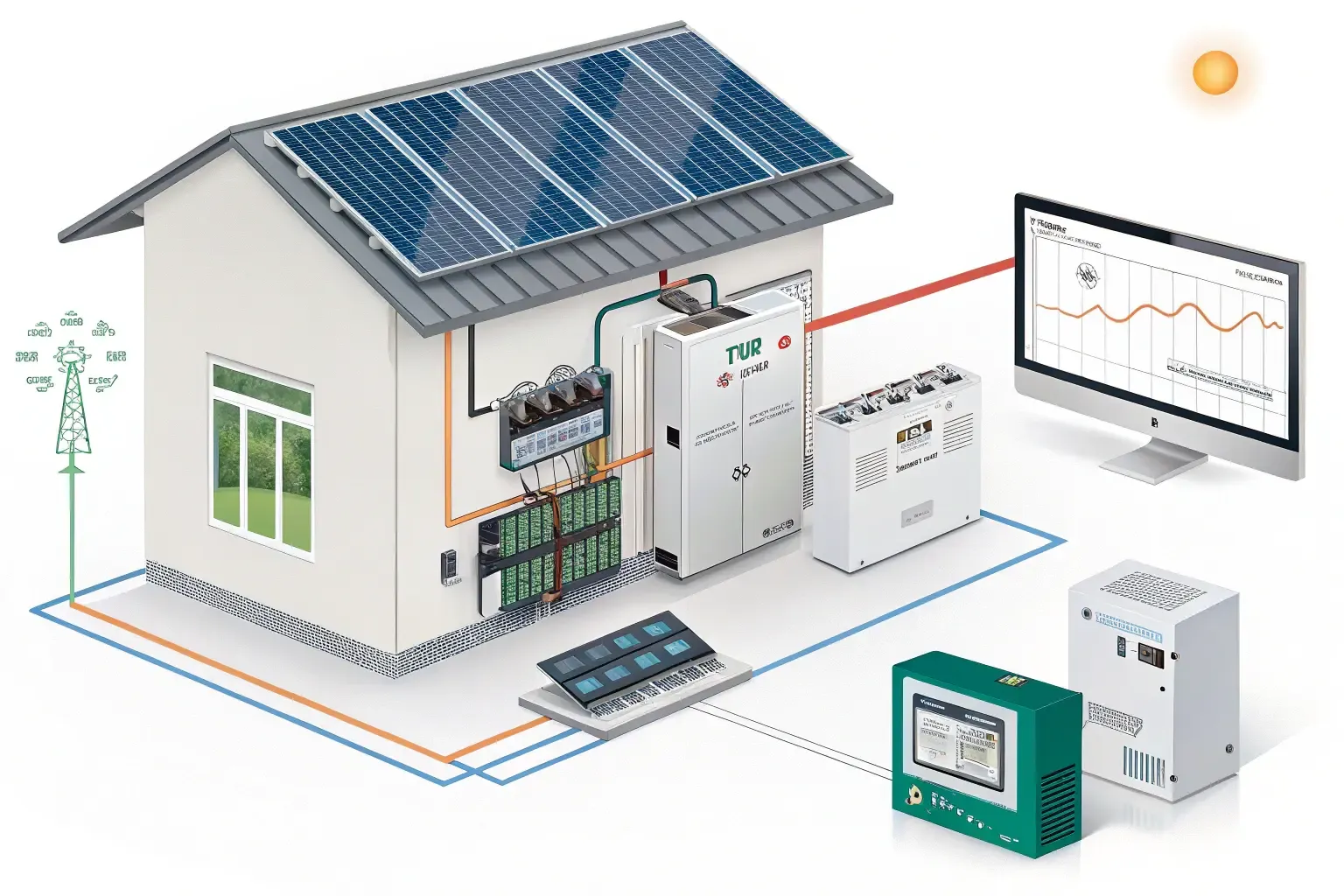

Для понимания принципа работы солнечной электростанции необходимо изучить ее устройство. Главными звеньями комплекса выступают генераторы тока, преобразователь, устройство управления, коммутационные элементы. Наибольшая выработка энергетического комплекса зависит от качества и совместимости выбранных звеньев.

Подробнее об отдельных компонентах:

1. Солнечные панели. Они используются для преобразования потока фотонов в электрический ток. Бывают монокристаллическими, поликристаллическими, тонкопленочными или гибкими.
2. Инвертор для преобразования постоянного в переменный ток. Бывает одно и трехфазный сетевой, гибридный или офф-грид.
3. Аккумуляторы и контроллеры для накопления выработанной энергии. Их размер определяет длительность автономной работы.

Солнечные панели — генерация энергии

Чтобы понять, как солнечные батареи вырабатывают электричество, разберемся в особенностях генерации. Он основан на фотоэлектрическом эффекте в полупроводниковых материалах. Монокристаллические элементы обладают высокой производительностью, поликристаллические – низкой ценой, тонкопленочные (карбоновые, аморфные) гибкие, но у них меньше выработка. Свет, попадая на панель, передает энергию электронам в атомах кремния, создавая разность потенциалов и движение заряженных частиц – постоянного ток. Номинальная мощность каждого отдельного модуля (в Вт) и их общее количество определяют потенциальную выработку в сутки. Интенсивность зависит от инсоляции региона и угла установки на крышу или стенд.

Инвертор — преобразование постоянного тока в переменный

Важным звеном выступает инвертор. Это устройство получает постоянный ток от панелей или АКБ и преобразует его в переменный ток стандартного напряжения и частоты (220В/50Гц). Качество выходного сигнала делят на два вида - чистый синус необходим для чувствительной техники, например, насосы в котле или водяной станции. Модифицированная синусоида (ШИМ) подходит для простых приборов с импульсными источниками. Мощность инвертора (в Вт/кВт) должна соответствовать пиковой нагрузке объекта. В гибридных модификациях он также управляет потоками энергии между панелями, АКБ, сетью и потребителями.

Контроллер заряда — защита аккумуляторов

Немаловажным звеном в составе данного комплекса является контроллер заряда. Это дополнительный функциональный модуль, выполняющий задачи посредника между панелями и аккумуляторами. Он регулируют ток и напряжение для быстрого и безопасного восполнения заряда батарей, предотвращая перезаряд (разрушающий пластины) и глубокий разряд (сокращающий ресурс). Простейшие PWM (ШИМ) модулируют импульсы, MPPT-устройства отслеживают точку максимальная мощности панелей, повышая выработку электричества на 15-30%, особенно зимой или при слабом освещении. Выбор зависит от типа АКБ (гелевые, AGM, литиевые, LiFePO4), напряжения и мощности панелей. Надежность контроллеров важна для долговечности емких аккумуляторов.

Аккумуляторы — хранение энергии для автономной работы

Вторым по значимости компонентов в энергетическом комплексе выступает аккумулятор. Есть проекты с ограниченным количеством накопителей и системы с расширяемыми хранилищами в составе солнечной станции. Они запасают избыточную энергию, выработанную днем, для использования в ночное время или при пасмурной погоде.

Различают следующие типы АКБ:

• гелевые (GEL, увеличенный ресурс и способность работать под любым углом наклона);
• AGM (необслуживаемые, средний ресурс);
• литиевые (LiFePO4 – высокая производительность, долгий срок службы, большое количество циклов, но высокая цена).

Выбор батарей зависит от требуемой автономности (сутки), мощности нагрузки, бюджета и необходимых условий эксплуатации. Например, LiFePO4 лучше подходят для длительного использования при критических.

Кабели, соединения и автоматика — стабильность и безопасность

Немаловажными элементами для работы комплекса становятся соединительные детали. Это кабели, коннекторы (разъемы) и защитное оборудование (автоматы, УЗИП - фильтр от грозовых перенапряжений, разъединители). Также потребуются балансиры фаз, как неотъемлемая часть солнечной энергетики. Качество присоединений сокращает потери энергии и предотвращает нагрев или даже пожар. Автоматика обеспечивает безопасность персонала при обслуживании, защищает дорогостоящую технику от аварийных режимов (например, коротких замыканий, перегрузок и перенапряжений). Для трехфазных вариантов важен баланс нагрузки. Правильный выбор и монтаж этих аксессуаров гарантируют стабильность и долговечность всей электростанции. Сокращаются риски и расходы на ремонт.

СЭС электростанции классифицируются по способам взаимодействия с сетью и наличию накопителей. Тип определяет принцип работы, комплектацию и цену:

1. Сетевые (on-grid). Устройства работают параллельно с горэлектросетью, избыток продают по «зеленому тарифу». В комплексе не используют АКБ, поэтому наблюдается автономность только при наличии света.
2. Автономные (off-grid) комплексы. Дают полную независимость от сети, обязательно наличии аккумуляторов и контроллеров заряда, высокая цена кВт*ч из-за больших начальных затрат.
3. Гибридные станции. Объединяют преимущества сетевых и автономных, имеют АКБ, могут работать с сетью или независимо, подходят для бесперебойного питания.

Выбор конфигурации зависит от потребностей в энергии, наличии и качестве центральной коммуникации, бюджета и необходимого уровня независимости. Гибридная станция также является универсальной.

Сетевые (on-grid)

Сетевая станция на солнечных лучах напрямую подключена к внешней электросети через инвертор. Главная выработка электроэнергии направляется на питание присоединенных потребителей. Избыток мощности передается в сеть (по зеленому тарифу или для компенсации ночного потребления). В ней нет накопителей электрической мощности. Из-за этого система простая, цена низкая, окупаемость быстрая при наличии выгодного тарифа. Но при отключении сети электростанция автоматически прекращает работу (требует защитного отключения устройством АВР). Применимо для снижения счета за электричество при стабильной сети, предприятий с большой дневной выработка.

Автономные (off-grid)

Автономная система (off-grid) полностью независима от центрального электроснабжения. Энергия солнца преобразуется панелями, накапливается в аккумуляторы (гелевые, AGM, LiFePO4) через контроллеры (MPPT), а затем инвертором преобразуется для потребителей. Обязательно наличие достаточного количества АКБ для обеспечения энергией в темное время суток или пасмурные дни. Применяется там, где подключить к сети невозможно или очень дорого (дачи, удаленные объекты, освещение, насосные станции). Общая цена высокая из-за батарей, требует точного расчета потребностей и емкости, необходимо регулярное обслуживание АКБ.

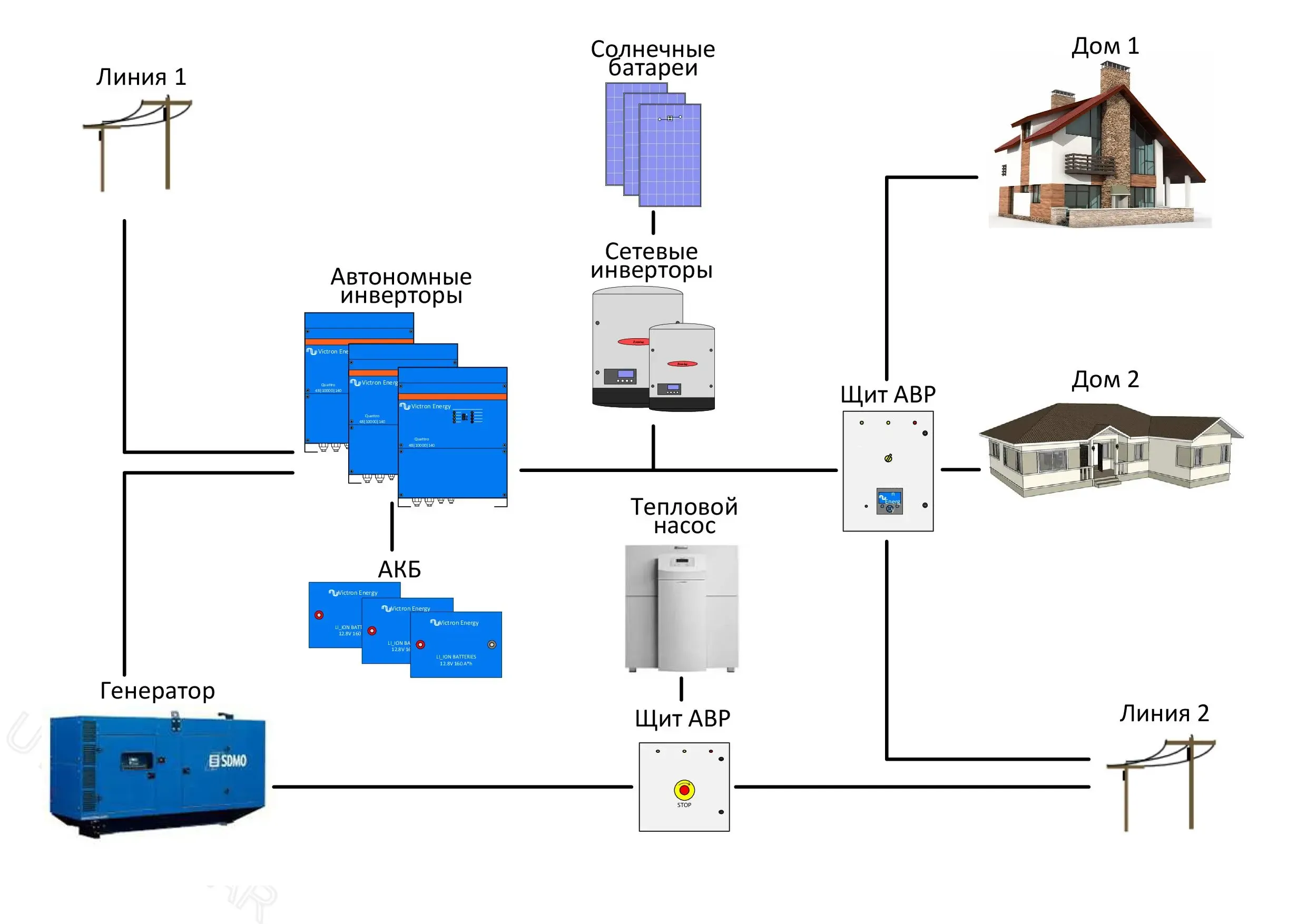

Гибридные — с аккумуляторами и резервом

Гибридная электростанция считается универсальным генератором на фотонах, объединяющим функции сетевой и автономной станции. Она имеет аккумуляторы и инвертор со встроенным сетевым зарядным устройством и АВР (автоматический ввод резерва). Принцип работы заключается в выборе питания от СЭС и АКБ, недостаток энергии компенсируется из сети. Избыток электричества накапливается батареи или отдается в сеть. Эти модификации применяют для использования в система бесперебойного питания потребителей даже при отключении внешней сети. Подходит для дома с нестабильной сетью с целью питания котла, водяных насосов и освещения. Цена выше сетевых станций, но ниже полностью автономных при сопоставимой емкости АКБ.

Готовые комплекты станут хорошим решением для быстрого и гарантированно рабочего результата без сложного подбора комплектующих. Это полностью сбалансированные комплексы, где все компоненты (инвертор, контроллеры заряда (MPPT), АКБ (LiFePO4), защитное оборудование, кабель, крепления, коннекторы) уже выбраны по мощности и совместимости.

Преимущества:

1. Простота. Достаточно подключить и забыть, что требует мало усилий на проектирование и монтаж.
2. Гарантия совместимости и работоспособности от производителя.
3. Экономия времени на быстрый старт, отсутствие поиска отдельных товаров.

Предназначено для неопытных пользователей, исключает риск ошибок и обеспечения высокой производительности. Возврат инвестиций зависит от качества комплекта и условий использования.

В системах VOLTS все компоненты уже собраны: инвертор, LiFePO₄-аккумуляторы и защита - подключил и забыл

Готовые изделия VOLTS отражают принцип «подключил и забыл» для солнечной энергетики. Каждый комплект является полностью интегрированной системой, включая производительный инвертор (Energy), надежные литиевые аккумуляторы LiFePO4 с большим количеством циклов, продвинутый MPPT-контроллер, необходимые кабеля, коннекторы и защитное оборудование. Главное достоинство VOLTS – совместимость комплектующих и правильное согласование параметров для увеличенной выработки и долговечности. Пользователю достаточно сделать расчет необходимой мощности (в кВт) и автономности (в сутках), выбрать подходящий вариант из линейки, установить панели и подключить комплекс. Это лучший способ начать использовать чистую энергию солнца без головной боли по подбору отдельных товаров и риска несовместимости оборудования в СЭС.

Понимая, как работают солнечные электростанции, выбор оптимального комплекса требует сбалансированного подхода. Главные факторы выбора включают точный расчет потребностей в электроэнергии, пиковую мощность нагрузки, желаемый уровень автономности и бюджет. Определите тип системы и внимательно подбирайте компоненты по продуктивности панелей (моно или поликристаллические), мощности и функционалу инвертора, емкости и технологии АКБ (LiFePO4 предпочтительны), качеству контроллера, надежности кабелей и защитной автоматики. Учитывайте условия монтажа (крышу, угол, тень), необходимые разрешения для сетевых моделей. Обратитесь к профессионалам для проектирования и монтажа. Правильный выбор гарантирует повышенную отдачу, надежность и экономию.
