Распространённые ошибки при проектировании и установке солнечной электростанции

Проектирование солнечной электростанции (СЭС) — это фундамент. Если он заложен криво, никакие косметические меры не спасут здание. Специфика солнечной энергетики такова, что исправление ошибок постфактум часто требует полной замены ключевых узлов.

Потеря эффективности, денег и надёжности системы

Цена ошибки здесь измеряется не только стоимостью перегоревшего предохранителя.

• Экономические потери: Неправильно подобранное оборудование удлиняет срок окупаемости на годы. Вы платите за киловатты, которые могли бы получать бесплатно, но не получаете их из-за низкого КПД системы.

• Снижение ресурса: Компоненты, работающие в нештатных режимах (перегрузка инвертора, глубокий разряд АКБ), выходят из строя в 3–5 раз быстрее паспортного срока.

• Риск отказа: В критический момент аварии на внешней сети «кривая» система просто не запустится, оставив дом без тепла и света, несмотря на вложенные миллионы.

Главный враг инженера — иллюзии заказчика. Надежда на то, что «солнце светит всегда», и незнание собственных аппетитов приводят к фатальным просчетам в архитектуре мощности.

Недооценка реального энергопотребления

Большинство пользователей знают свое потребление лишь по ежемесячному счету за электричество. Но для автономной системы важна не только общая сумма киловатт-часов, но и пиковая нагрузка. Ошибка заключается в игнорировании пусковых токов и коэффициента одновременности. Скважинный насос, компрессор холодильника и кондиционер при старте потребляют в 5–7 раз больше номинала. Если инвертор подобран «впритык» к суммарной мощности приборов, первый же синхронный запуск бытовой техники отправит систему в защиту. Расчет должен строиться на детальном аудите всех потребителей с поминутной разбивкой нагрузок.

Отсутствие запаса на сезонность и рост нагрузки

Энергопотребление — величина динамическая. Зимой работают циркуляционные насосы отопления и обогреватели, световой день короче, а генерация падает. Расчет системы по летним показателям гарантирует энергетический голод в декабре. Вторая грань проблемы — отсутствие возможности масштабирования. Семья растет, появляется электромобиль, строится баня. Если инвертор и контроллеры не имеют запаса мощности, добавление новых потребителей потребует полной замены «мозга» станции.

Стремление сэкономить на компонентах часто приводит к созданию «Франкенштейна» — системы, собранной из разнородных, плохо совместимых элементов.

Несоответствие панелей, инвертора и аккумуляторов

Сбалансированность системы важнее характеристик отдельных узлов.

1. Напряжение массива: Подключение высоковольтного массива панелей к низковольтному контроллеру ведет к огромным потерям на преобразовании.

2. Типы АКБ: Использование стартерных автомобильных аккумуляторов в автономных системах — грубейшая ошибка. Они не предназначены для циклического режима и умирают за один сезон.

3. Перекос мощностей: Слишком мощный массив панелей при слабом контроллере заряда — деньги на ветер (лишняя энергия просто отсекается). Слишком слабый массив при емких аккумуляторах — хронический недозаряд, сульфатация пластин и смерть батарей.

Эффективность фотоэлектрического модуля напрямую зависит от того, как он «видит» солнце.

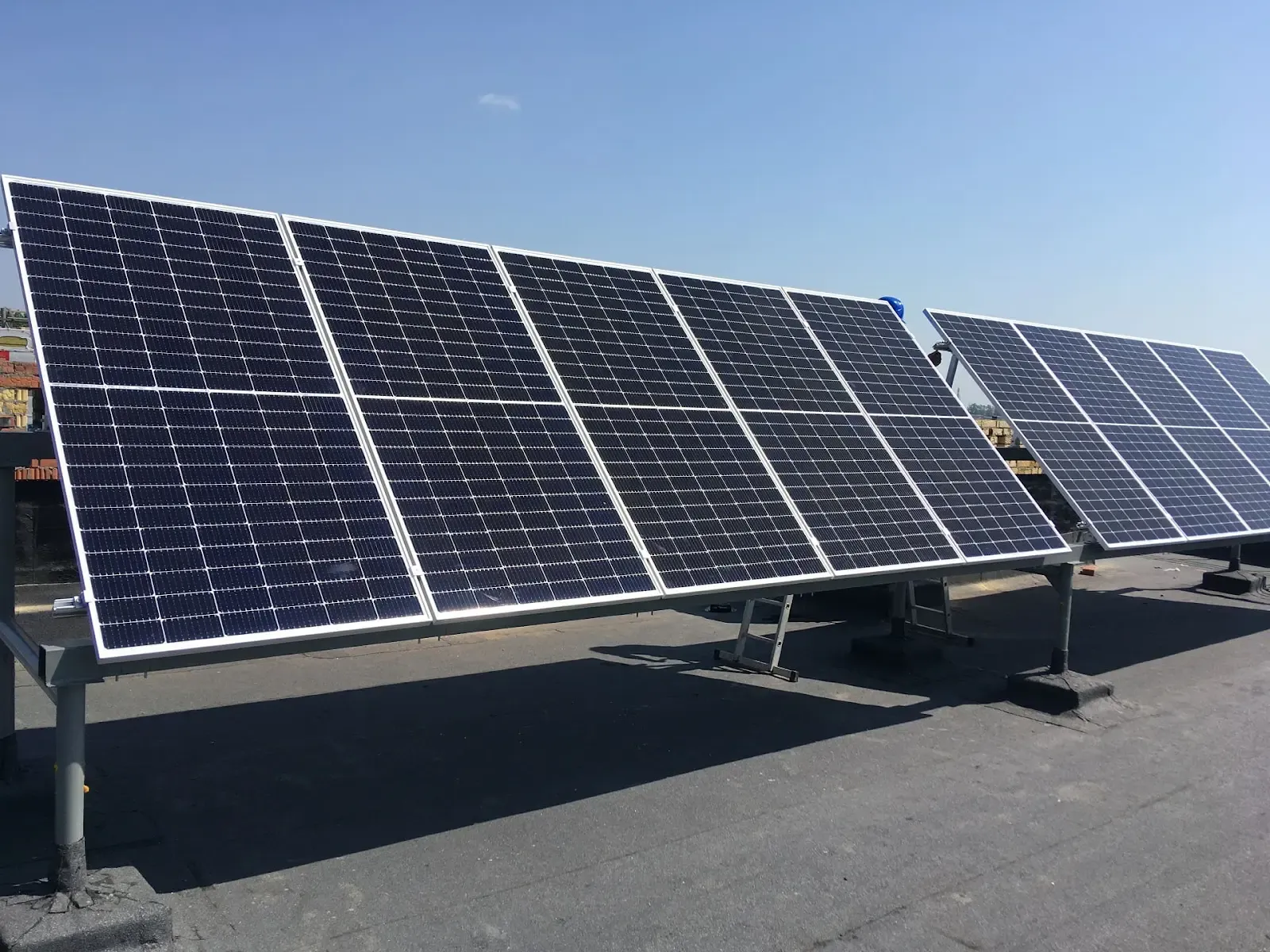

Неправильный угол, ориентация и затенение

• Ориентация: Строго на юг. Отклонение на восток или запад снижает годовую выработку на 15–20%. Установка на северный скат крыши лишает монтаж экономического смысла.

• Угол наклона: Он должен быть оптимизирован под сезон эксплуатации. Зимой угол должен быть круче (чтобы ловить низкое солнце и сбрасывать снег), летом — более пологим. Фиксированный угол — всегда компромисс.

• Затенение: Самая коварная ошибка. Тень даже от одной ветки, трубы или антенны, падающая на небольшую часть панели, может отключить весь стринг (цепочку панелей). Работает принцип «слабого звена»: производительность всей цепи падает до уровня затененной ячейки.

Солнечная энергетика — это работа с высокими токами и постоянным напряжением, которое создает опасную электрическую дугу при разрыве.

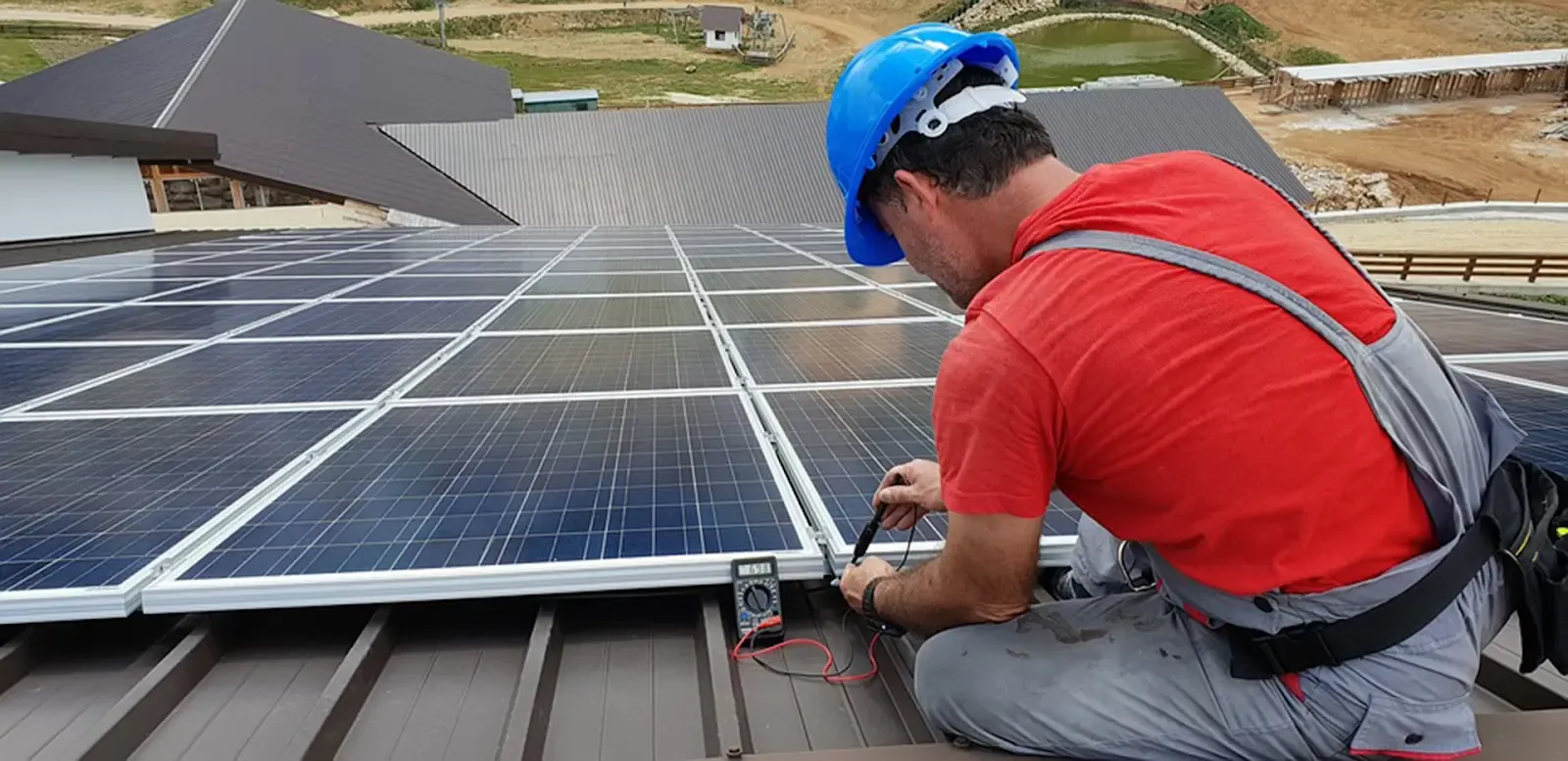

Некорректная схема подключения и защита

Пренебрежение специализированной защитой постоянного тока (DC) — прямой путь к пожару. Обычные автоматы переменного тока (AC) здесь не работают: они не могут погасить дугу постоянного тока. Частые ошибки:

• Сечение кабеля ниже расчетного (ведет к нагреву и потере драгоценных вольт).

• Отсутствие заземления рам панелей (риск поражения током и накопления статики).

• Плохой обжим коннекторов MC4 (перегрев контакта и возгорание).

Солнечные панели без накопителя — это работа в режиме «здесь и сейчас». Это не автономия, а лишь частичная экономия в светлое время суток.

Почему отсутствие аккумуляторов снижает эффективность СЭС

Пик генерации и пик потребления находятся в противофазе. Днем, когда солнце активно, дом часто пустует. Вечером, когда нагрузка максимальна, генерации нет. Без буфера в виде аккумуляторов вы вынуждены отдавать излишки в сеть (часто бесплатно) днем, а вечером покупать электричество по рыночной цене. КПД использования собственной энергии падает до 20–30%. Только емкий накопитель позволяет довести этот показатель до 90–100%.

Рынок движется от кустарной сборки к промышленным интегрированным решениям. Попытка собрать «космический корабль» из деталей, купленных на рынке, всегда проигрывает заводскому изделию.

Переход от набора компонентов к управляемой системе

Современная СЭС — это единый организм, управляемый программным обеспечением. Компоненты должны общаться на одном языке. Инвертор должен знать состояние каждой ячейки аккумулятора, а контроллер — прогнозировать выработку. Этого невозможно достичь, собирая систему из «разношерстных» блоков разных производителей.

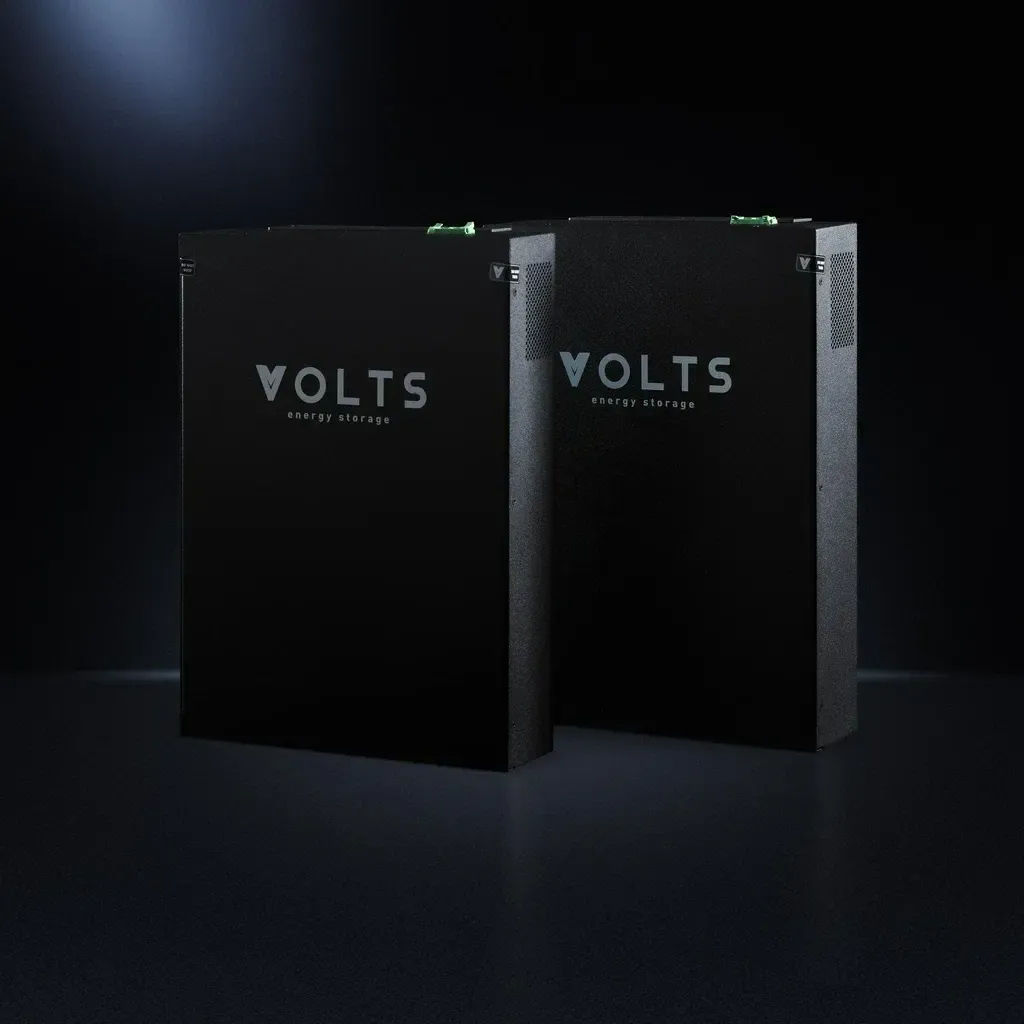

Как системы накопления энергии VOLTS помогают избежать типовых просчётов

VOLTS устраняет человеческий фактор и ошибки проектирования на корню, предлагая концепцию «всё в одном».

Во-первых, проблема несовместимости оборудования исключена. Инвертор, контроллер MPPT, система управления батареями (BMS) и сами литий-ионные ячейки собраны в едином корпусе на заводской линии. Инженеры VOLTS уже рассчитали идеальный баланс между мощностью преобразования и емкостью хранения.

Во-вторых, VOLTS решает вопрос сложного монтажа и коммутации. Вместо паутины проводов, десятка отдельных коробок и автоматов, заказчик получает один моноблок. Это минимизирует риск ошибок электриков при подключении и гарантирует пожаробезопасность.

В-третьих, интеллектуальное управление VOLTS нивелирует ошибки расчетов потребления. Система масштабируема: если вы ошиблись с емкостью на старте, вы просто докупаете дополнительный модуль и вставляете его в корпус. Софт автоматически перераспределяет нагрузку, сглаживает пики и защищает дом от перегрузок, которые могли бы убить обычную сборную систему.

Секрет надежной СЭС прост: отказ от кустарных экспериментов в пользу готовых инженерных решений.

1. Точный аудит. Измеряйте реальные пики потребления, а не средние значения.

2. Заводская интеграция. Избегайте «зоопарка» оборудования.

3. Приоритет накопления. Солнечная панель вторична, первичен накопитель, который управляет энергией.

Инвестируя в целостное решение, вы покупаете не набор запчастей, а гарантированный результат: свет, который горит всегда.
