Онлайн, оффлайн и линейно-интерактивные ИБП: в чем разница

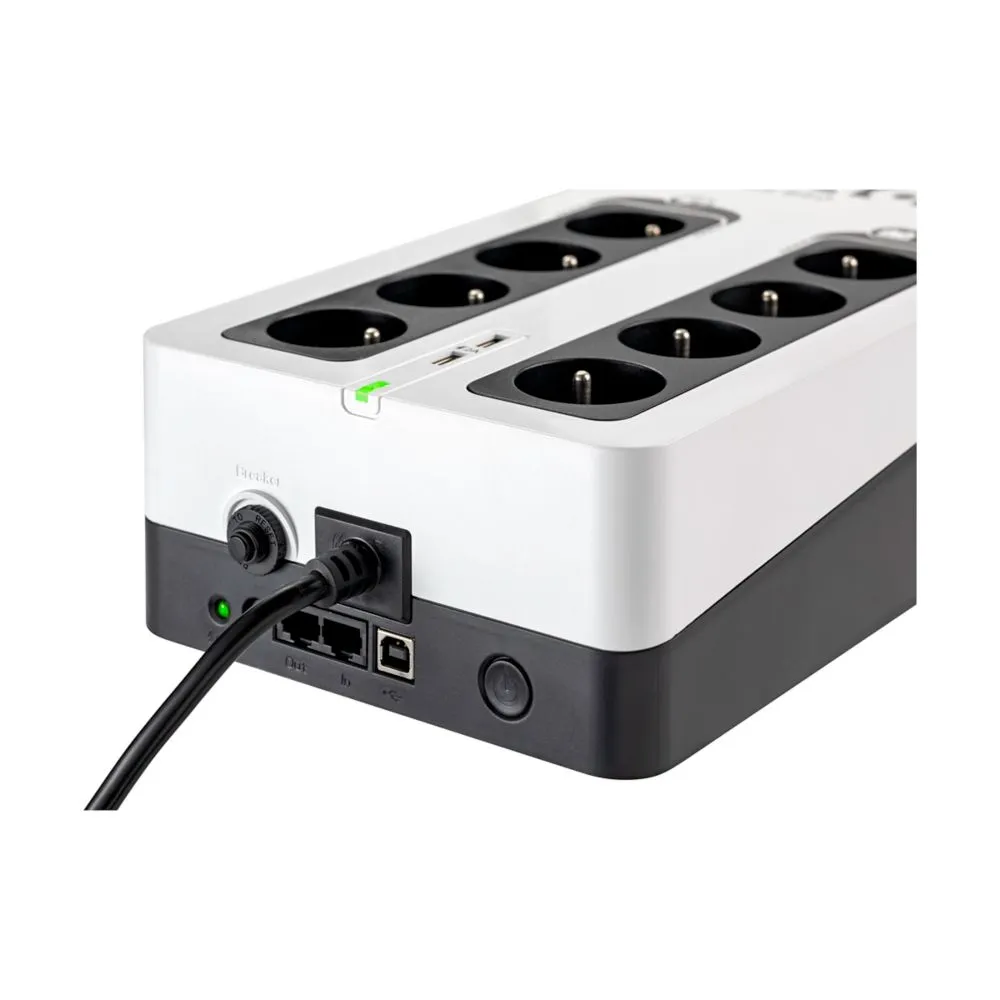

Этот тип относится к простому и экономичному. Бесперебойник в нормальном режиме питает технику напрямую от центральной электросети, минуя внутренние компоненты устройства. Только при полном исчезновении или сильной просадке напряжения ниже допустимого порога происходит быстрое (миллисекунды) переключение на питание от встроенных батарей через инвертор. Это предотвращает отключения приборов и утерю достигнутого состояния.

Главные особенности аппарата:

• выгодная цена;
• простая конструкция и легкость ремонта;
• минимальное вмешательство в сеть при стандартных условиях;
• отсутствие коррекции напряжения в основном режиме.

Резервные бесперебойные питатели выступают базовыми устройствами для блокирования от непродолжительных пропаданий энергии и небольших скачков, сопровождаемых помехами и микро-выбросами.

Включаются только при отключении сети

Главная характеристика оффлайн ИБП заключается в их пассивности при наличии сетевого напряжения, даже если его параметры (напряжение, частота) далеки от эталона. Они не корректируют мелкие скачки или просадки. Устройство в нормальном режиме, когда отсутствует авария, пропускает ток через себя к нагрузке. Только при сильном падении вольтажа или его полном отсутствии электроника быстро задействует инверторный блок, делающий из постоянного напряжения батарей переменное для питания приборов.

Такой подход объясняет их ограниченную область применения. Они не предохраняет технику от распространенных проблем: перенапряжений, пониженного напряжения, высокочастотных помех. Переключение создает кратковременный разрыв в питании (хотя и очень короткий), что может быть опасно для отдельных чувствительных устройств. В отличие от линейно интерактивных ИБП, они не способны сглаживать скачки без переключения на аккумуляторы.

Подходят для простой техники и дачи

Подходящая сфера использования резервных ИБП отражена в защите нетребовательных устройств, для которых кратковременное (до 10-20 минут) питание от батареи достаточно для сохранения данных или правильного завершения работы. Это персональные компьютеры (домашние ПК, не серверные), мониторы, базовые маршрутизаторы, игровые консоли, системы видеонаблюдения начального уровня.

На даче или в загородном доме, где проблемы электроснабжения чаще всего сводятся к полным отключениям света, такой ИБП становится экономичным решением проблемы. Он обеспечит время на сохранение документа, безопасного выключения ПК или поддержку работы помпы в системе отопления на короткий период. Но для котлов с чувствительной электроникой или насосами потребуются типы с качественной формой напряжения.

Этот тип занимает промежуточное положение между офлайн и онлайн системами, предлагая лучший баланс цены и опциональных возможностей. Их главное отличие – наличие автоматизированного изменения напряжения (AVR или Booster). AVR поднимает пониженное или стабилизирует повышенное входное напряжение без переключения на батареи, что значительно продлевает срок их службы. Это выполняется за счет дросселей и автотрансформаторов с изменяемым коэффициентом преобразования.

Главные преимущества:

• автоматическая стабилизация напряжения (повышение или понижение);
• увеличенный диапазон входных напряжений за счет автотрансформатора;
• снижение частоты переключений на аккумуляторы;
• улучшенная защита оборудования от скачков и провалов.

Часто выбирают линейно-интерактивный ИБП, но что это значит? Это умное устройство, активно взаимодействующее с сетью для коррекции ее параметров. Аппарат защитит чувствительную электронику от повреждения.

Стабилизируют напряжение без перехода на батарею

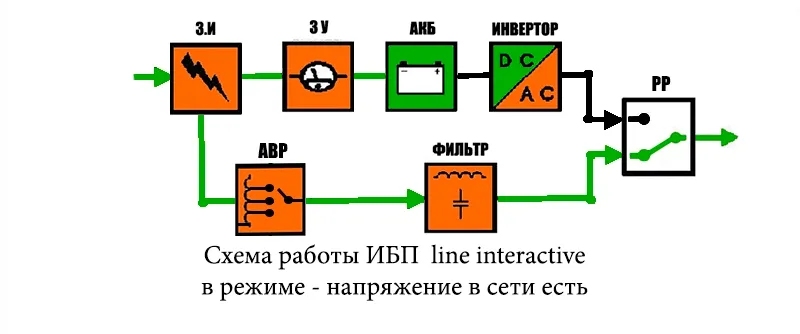

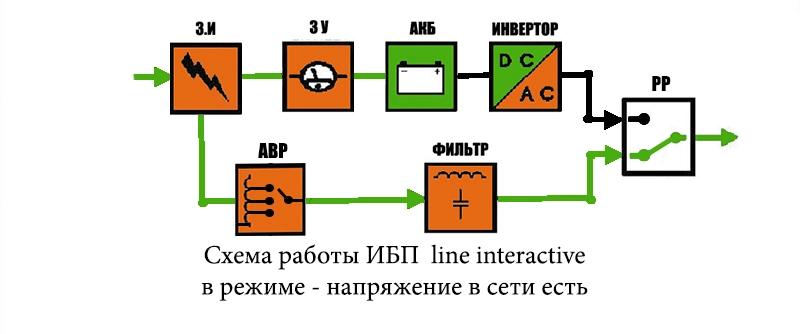

Автопреобразователь напряжения (AVR) – это сердце линейно-интерактивного ИБП. При отклонениях сетевого питания в ограниченном диапазоне (например, от 145 В до 280 В в зависимости от модели) устройство автоматически повышает или понижает его до приемлемого уровня (около 220-230В) с помощью трансформатора с отводами и реле или полупроводниковых ключей. Это происходит быстро и без разрыва питания нагрузки.

Такая коррекция защищает технику от большинства распространенных проблем электросети – просадок, перенапряжений, незначительных искажений. Переход на батареи происходит только при выходе сетевого напряжения за рабочий диапазон AVR или при полном его отсутствии. Это главное отличие от линейно интерактивного подхода, делающего его лучше оффлайн моделей в условиях нестабильной сети.

Оптимальны для дома и офиса

Линейно-интерактивные ИБП является более популярным и универсальным типом подобных устройств. Применяется для выполнения многих задач в домашних условиях и офисной среде. Они хорошо защищают персональные компьютеры, рабочие станции, мониторы, принтеры, сетевые хранилища (NAS), телевизоры, аудиосистемы, системы видеонаблюдения, фискальные регистраторы и кассовые аппараты.

Их способность стабилизировать напряжение делает их незаменимыми в районах с непостоянным электроснабжением, где часты колебания. Они обеспечивают достаточное время автономии для сохранения работы и безопасного отключения техники. Этот интерактивный источник предлагает стоит недорого, предлагает хороший уровень защиты и надежности для большинства повседневных нужд, где не требуется максимальная изоляция онлайн-систем.

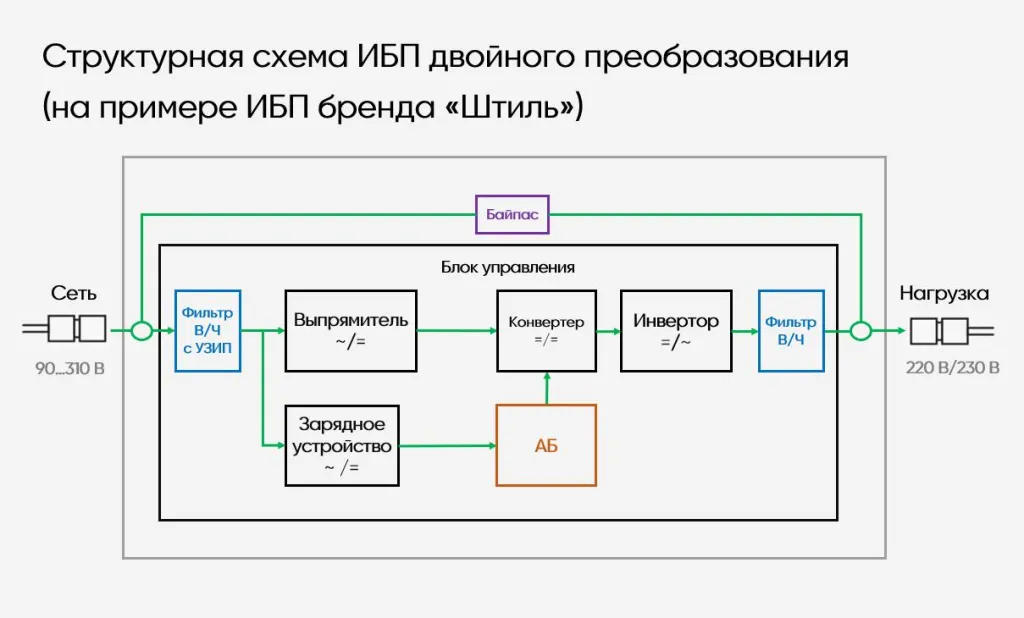

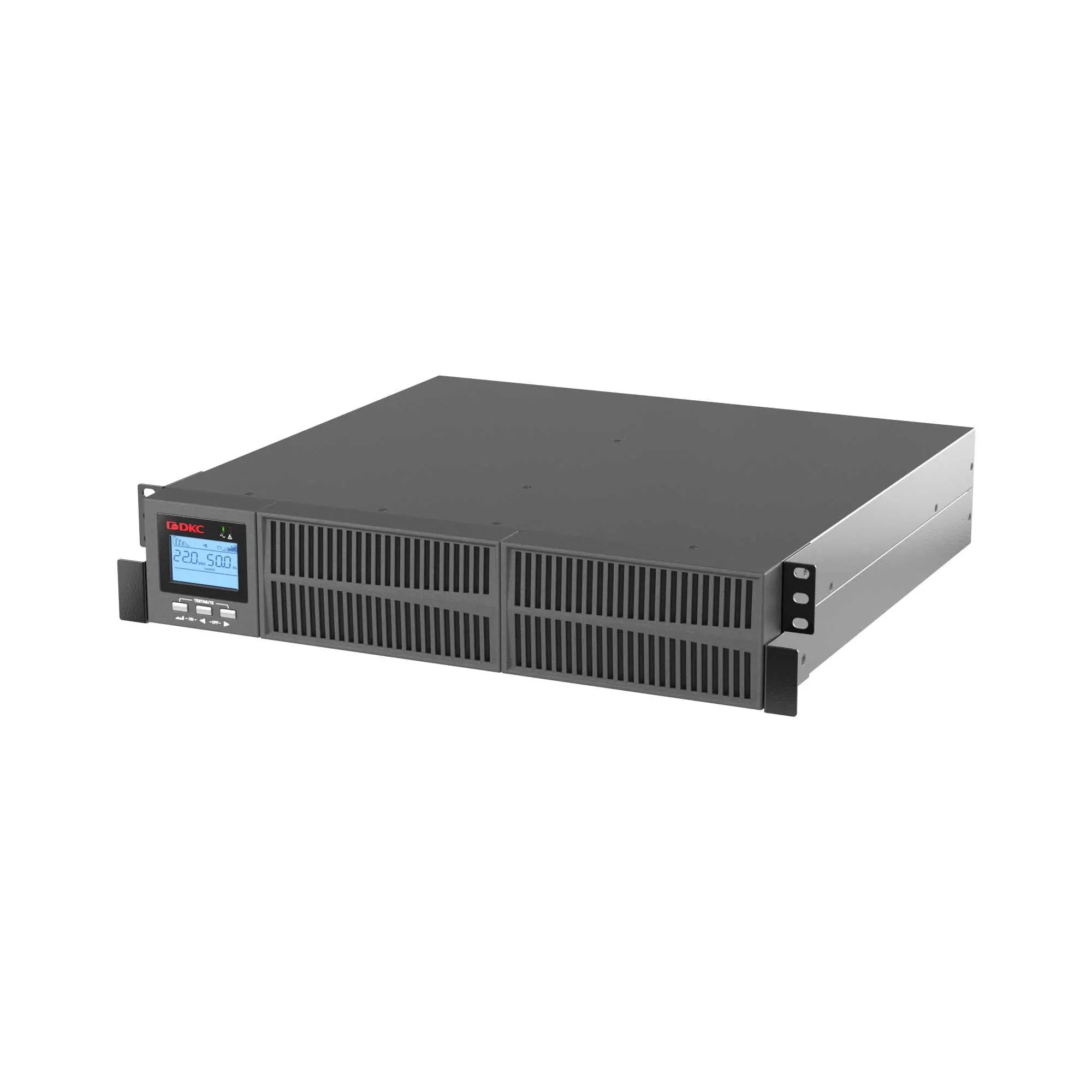

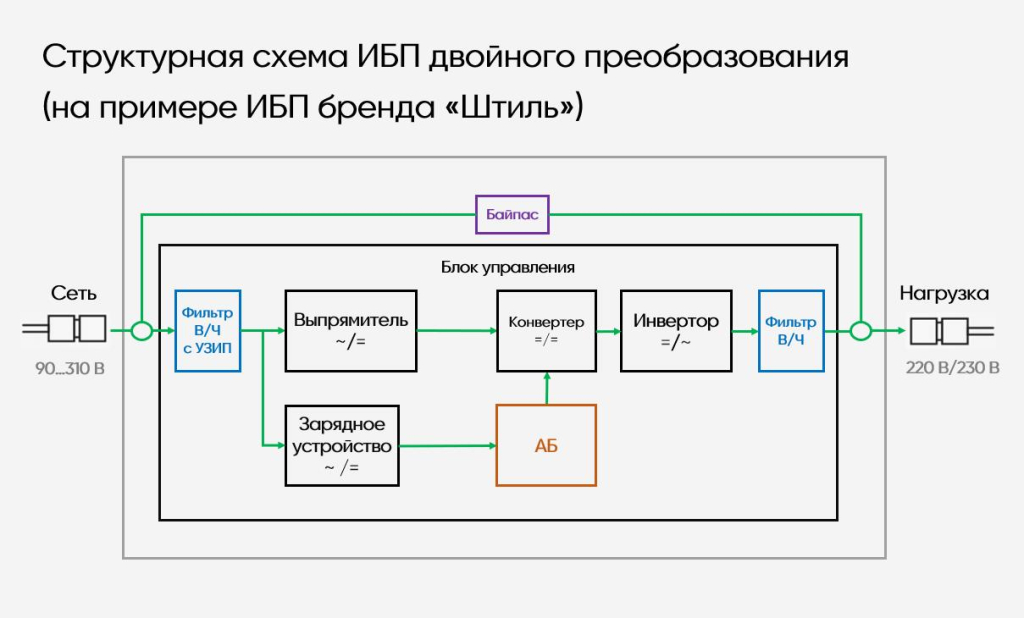

Представляют собой вершину технологии ИБП, создающая высокий уровень защиты. Принцип действия сильно отличается: входящее переменное напряжение постоянно преобразуется в постоянное (выпрямителем), а затем обратно в эталонное переменное (инвертором) для питания нагрузки. Батареи подключены к промежуточной цепи постоянного тока.

Главные характеристики:

• постоянная и полная изоляция нагрузки от сетевых аномалий;
• качественно выходное напряжение в форме синусоиды, независящее от входного;
• нулевое время переключения на батареи, достигаемое предварительным зарядом внутренней промежуточной шины;
• высокая точность стабилизации, выдерживает даже незначительные колебания сети;
• продуктивная фильтрация всех помех;

Работа в онлайн режиме обеспечивает потребителей эталонным питанием.

Питают оборудование через инвертор постоянно

В онлайн ИБП нагрузка всегда питается от инвертора, преобразующего энергию от выпрямителя (когда есть сетевое напряжение) или от батарей (при его отсутствии). Поскольку батареи подключены к шине постоянного тока между выпрямителем и инвертором, переход на них происходит мгновенно и без малейшего разрыва фазы. Входящий переменный ток непрерывно преобразуется в постоянный. Потом опять в переменный с эталонными параметрами.

Этот процесс двойного преобразования обеспечивает полную защиту от искажений сети:

• провалов;
• всплесков;
• высоковольтных импульсов;
• шумов;
• гармоник;
• отклонений частоты.

Нагрузка получает эталонный по форме сигнал. Такой источник онлайн типа незаменим для самой чувствительной аппаратуры, где даже микросекундные перебои недопустимы.

Для серверов, котлов, критичных систем

Отмечается широкая сфера применения онлайн ИБП. Их устанавливают для защиты важных компонентов оборудования, требующих повышенной надежности и качества электропитания. Это, прежде всего, серверы, телекоммуникационные шкафы, дата-центры, сетевое активное оборудование (маршрутизаторы, коммутаторы), мощные рабочие станции для САПР/графики, медицинская диагностическая аппаратура.

Важно включать их в питание газовых и электрических котлов отопления с чувствительной электронной платой управления, которая обычно работает от сетевого трансформатора. Такой источник не имеет своей схемы стабилизации, поэтому сбой из-за нестабильного напряжения часто приводит к остановке потребителя. Также они защищают промышленные контроллеры и лабораторное оборудование. Этот интерактивный источник стал обязательным для комплексов, где простои или повреждения недопустимы.

Для объектов, требующих длительного резервирования (часы, а не минуты) или полной энергонезависимости, современной альтернативой мощным онлайн-ИБП становятся гибридные инверторы с аккумуляторными блоками. Такие комплексы, например, решения VOLTS Battery, объединяют функции бесперебойника, стабилизатора и управляемого источника энергии.

Они не только мгновенно защищают от внезапных отключений, но и накапливает электроэнергию (например, от солнечных панелей) для использования в пиковые часы или при авариях. Встроенный контроллер управляет процессом заряда и разряда АКБ, продлевая их ресурс. В отличие от классического линейно интерактивный ИБП, они рассчитаны на долговременную автономную работу.

Решение от VOLTS, уже включает резерв, стабилизацию и управление нагрузкой

Системы VOLTS Battery представляют собой комплексные энергетические изделия на базе гибридных инверторов. Они объединяют в одном устройстве несколько функций. И что такое ИБП в данном случае? Это не просто резервный аккумулятор, а умный центр управления питанием.

Возможности проектов:

1. Мгновенное резервирование без заметных пауз. Переключение выполняется менее, чем за 10 мс.
2. Стабилизация напряжения за счет коррекции в большом диапазоне входных напряжений (режим работы АВР).
3. Управление нагрузкой за счет приоритезации по потребляемой мощности.
4. Работа с аккумуляторными батареями. Они контролируют процессы заряда и разряда всех типов накопителей (LiFePO4, AGM/GEL).

Интеграция с ВИЭ, что заметно расширяет функционал. К ним можно подключать солнечные панели, ветро- и дизельные генераторы.

Преимущества VOLTS Battery заключаются в универсальности. Одно устройство заменяет ИБП, стабилизатор, контроллер заряда АКБ. Также эти энергетические установки можно дополнять. Если вы захотите снизить затраты на электроэнергию, то докупите солнечную панель, которая будет заряжать аккумуляторные батареи. VOLTS Battery предлагает не просто защиту от сбоев, а переход на новый уровень энергонезависимости и контроля над электропотреблением, хорошо подходят для загородных домов, офисов, магазинов и небольших предприятий.
