Как по цвету провода определить его назначение

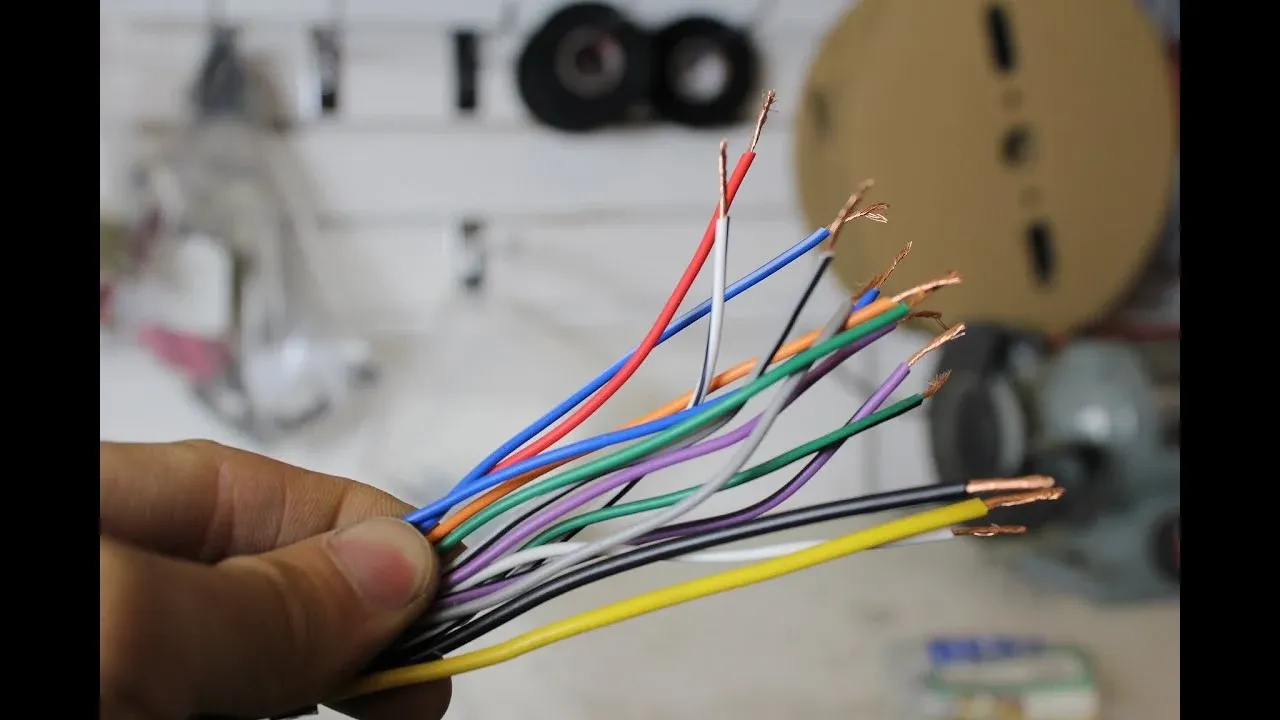

Главная цель раскрашивания проводов — исключить человеческий фактор при монтаже и ремонте. Представьте электрика, который пришёл чинить проводку в здании, построенном 20 лет назад другим мастером. Если бы все провода были белыми, ему пришлось бы «прозванивать» каждый метр цепи, тратя часы на то, что должно занимать секунды.

Цветовая дифференциация решает три задачи:

1. Скорость работы: Мастер мгновенно видит, куда подключать фазу, а куда землю, не тратя время на измерения.

2. Безопасность: Резко снижается риск случайного соединения фазы с корпусом прибора (что смертельно опасно) или короткого замыкания.

3. Диагностика: При поиске неисправности гораздо проще отследить путь конкретной жилы в пучке кабелей.

В мире электрики существуют три главных «персонажа»: Фаза, Ноль и Земля. У каждого из них свой цветовой «мундир». Хотя стандарты могут меняться в зависимости от региона и эпохи, базовая логика остаётся неизменной.

Фазный провод

Фаза (L — Line) — это самый опасный проводник. Именно по нему ток приходит к потребителю. Прикосновение к оголённой фазе грозит ударом тока. Чтобы предупредить об опасности, для фазы обычно используют яркие или тёмные цвета, но никогда не используют синий, голубой или жёлто-зелёный.

Наиболее распространённые цвета фазы:

• Коричневый и Чёрный — международный стандарт для однофазной сети.

• Серый — часто используется как дополнительная фаза.

• Белый — часто встречается в старых советских проводках или дешёвых кабелях.

• Красный, Оранжевый, Фиолетовый — могут использоваться для обозначения коммутируемой фазы (например, провод от выключателя к люстре).

Запомните правило: если вы видите провод чёрного, коричневого или белого цвета — с вероятностью 99% это фаза.

Нулевой провод

Ноль (N — Neutral) — это «обратный» провод, по которому ток уходит от потребителя обратно в сеть (упрощённо). В нормальном состоянии он безопасен, но при обрыве или аварии на линии может оказаться под напряжением.

Для ноля зарезервирован только один спектр:

• Синий

• Голубой

• Синий с белой полосой

Никаких других вариантов быть не должно. Синий цвет — это сигнал «Нейтраль».

Заземляющий провод

Заземление (PE — Protective Earth) — это «страховочный трос» вашей электросистемы. Он не участвует в работе приборов в штатном режиме, но спасает жизнь при пробое изоляции, уводя ток в землю.

Цвет заземления самый узнаваемый и строгий:

• Жёлто-зелёный (обычно это жёлтый провод с зелёной продольной полосой).

В старых кабелях иногда можно встретить просто зелёный или просто жёлтый провод, но современный стандарт требует именно двухцветной комбинации. Использовать жёлто-зелёный провод для фазы или ноля — грубейшее нарушение, которое приравнивается к преступлению в мире электрики.

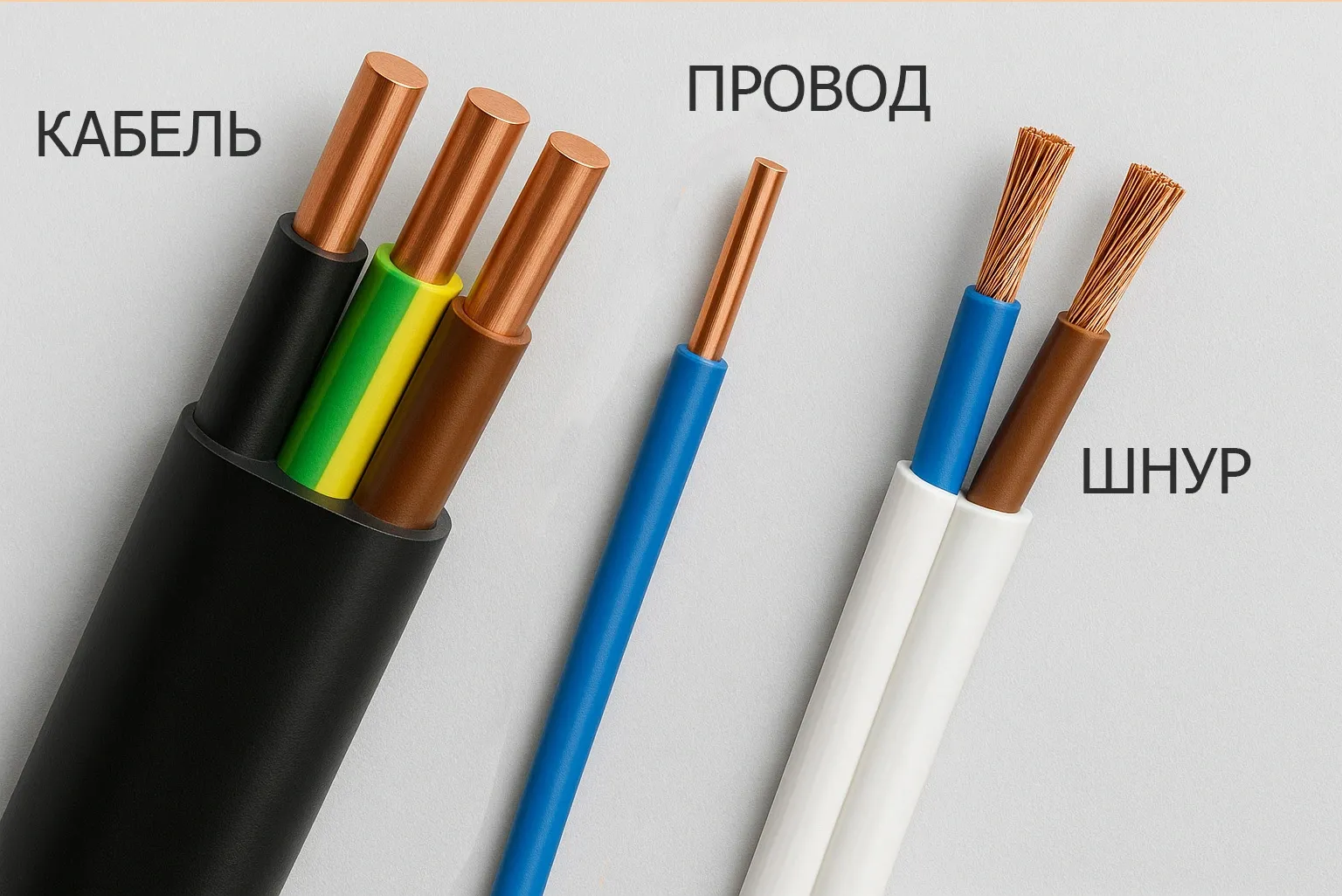

Российские стандарты (ПУЭ — Правила устройства электроустановок и ГОСТ Р 50462-2009) сегодня практически полностью синхронизированы с европейскими.

Однако в России есть важное историческое наследие.

Современный стандарт (после 2009 г.)

• Фазы A, B, C (L1, L2, L3): Коричневый, Чёрный, Серый.

• Ноль (N): Синий.

• Земля (PE): Жёлто-зелёный.

Советский стандарт (старая проводка)

Здесь царит путаница. Часто использовались белые провода для всего («лапша»). В трёхфазных сетях действовало правило «ЖЗК»:

• Фаза А: Жёлтый

• Фаза В: Зелёный

• Фаза С: Красный

Внимание! Это создаёт опасную коллизию. В старом щитке жёлтый и зелёный провод — это фазы, а в новом кабеле жёлто-зелёный — это земля. Никогда не соединяйте их без проверки!

Европа живёт по стандарту IEC 60445, который и лёг в основу современного российского ГОСТа. Если вы купили люстру итальянского производства или немецкий станок, маркировка будет следующей:

• Земля: Жёлто-зелёный.

• Ноль: Синий.

• Фаза: Коричневый (для однофазной сети) или Чёрный (часто используется во Франции и Великобритании для силовых цепей).

Европейцы крайне педантичны: если кабель многожильный и в нём нет жёлто-зелёного провода, он, скорее всего, предназначен для систем, не требующих заземления, или для специфических коммутаций, но синий цвет для нейтрали там соблюдается свято.

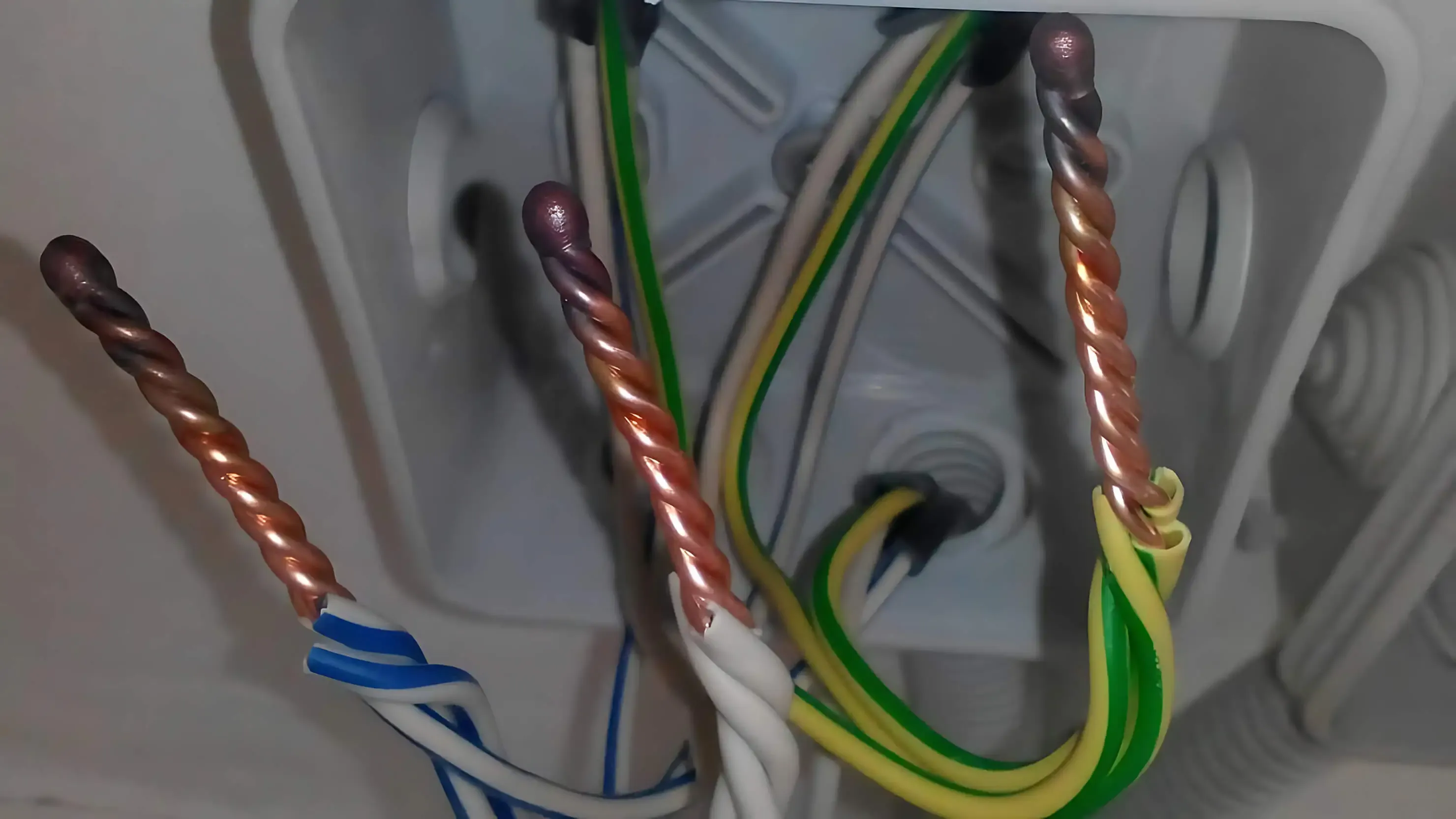

Вы открыли коробку, а там три белых провода. Или, что ещё хуже, синий соединён с коричневым. Верить глазам в таких случаях нельзя. Цветовая маркировка — это подсказка, а не гарантия.

Как определить назначение проводов «вслепую»

1. Индикаторная отвёртка: Самый простой инструмент. Коснитесь оголённого кончика провода. Светится? Это Фаза. Не светится? Это Ноль или Земля.

2. Мультиметр: Позволяет точно найти пару.

• Между Фазой и Нолем напряжение будет ~220 В.

• Между Фазой и Землёй — тоже ~220 В.

• Между Нолем и Землёй — близко к 0 В (иногда есть небольшие наводки).

3. Маркировка: Как только вы определили ху из ху, возьмите цветную изоленту или термоусадочные трубки. Намотайте красную изоленту на фазу, синюю — на ноль, жёлто-зелёную (или просто зелёную) — на землю. Это правило хорошего тона, за которое вам скажет спасибо любой, кто полезет в этот щиток после вас.

Многие новички думают: «Какая разница, где фаза, а где ноль, ток переменный, лампочка всё равно загорится». Это опасное заблуждение.

Вот почему правильное подключение фазы и ноля критически важно:

• Выключатели: Должны разрывать именно фазу, а не ноль. Если выключатель рвёт ноль, лампочка погаснет, но в патроне останется смертельно опасный потенциал. Меняя лампочку, вы рискуете получить удар током.

• Автоматы защиты: Ставятся на фазный провод. Если перепутать и пустить фазу мимо автомата, при коротком замыкании защита не сработает вовремя, и проводка загорится.

• Корпус приборов: Если в розетке перепутать ноль и землю, то при «отгорании» нуля на корпусе вашей стиральной машины или холодильника появится опасное напряжение.

Цвет провода — это первое, на что мы смотрим, но последнее, чему стоит слепо доверять, особенно в домах старой постройки или после ремонта «от дяди Васи».

Главное правило электрика: «Не верь, пока не проверишь». Всегда используйте приборы для контроля перед тем, как коснуться жилы. Но когда вы сами прокладываете кабель, будьте педантом: коричневый — к фазе, синий — к нулю, жёлто-зелёный — к земле. Соблюдение этого простого цветового кодекса превращает хаос проводов в надёжную и безопасную систему, несущую свет, а не угрозу.
