Инвертор для солнечных батарей: устройство, принцип работы и виды

Основное назначение преобразователя солнечной энергии в электрическую заключается в трансформации низковольтного постоянного тока от панелей либо батарей в стандартное сетевое ~230 В напряжение частотой 50 Гц для дома, дачи или коммерческого объекта.

Принцип работы инвертора включает преобразование и синхронизацию с центральной сетью (если применимо), управление потоками энергии, защиту компонентов. К основным функциям этого устройства относят:

• преобразование DC->AC;
• оптимизацию выработки (, основанную на Mppt контроллерах).
• заряд аккумуляторных банок и контроль их параметров;
• защита от перегрузок, коротких замыканий и перегрева;
• мониторинг рабочих параметров.

Преобразование постоянного тока в переменный 220 В

Процесс трансформации происходит при помощи электронных схемам, быстро переключающих полярность постоянного входного напряжения. Это создает ступенчатый сигнал, который сглаживается фильтр до чистой синусоиды. Качество выходного напряжения очень важно для чувствительной аппаратуры, в частности, насосов и котлов.

Кроме обычных, есть также комбинированные преобразователи, но что такое гибридный инвертор и как он работает? Это многофункциональное устройство, способное одновременно взаимодействовать с солнечными панелями, АКБ и сетью. Оно автоматически переключает источники, заряжает батареи от солнца или сети, обеспечивает резерв при отключениях, часто включает встроенные зарядные модули. Также к таким устройствам подключают дизельные и газовые генераторы, которые осуществляют подмешивание дополнительной мощности.

Управление питанием и безопасность сети

Интеллектуальные устройства отслеживают потребление, приоретизируют нагрузку, управляют зарядом и разрядом аккумуляторов для достижения экономии. Они предотвращают выброс излишков энергии в отключенную сеть, стабилизируют параметры (выходное напряжение и частоту), защищают от скачков.

Инвертор с аккумулятором для дома становится мозгом накопительной системы. Он гарантирует бесперебойное питание контуров (освещения, холодильника, котла отопления, насосов), автоматически активирует резерв из батареи при пропадании внешнего питания, обеспечивая полную автономию.

Конструктивно современный инвертор – это сложный электронный прибор. В его основе находится преобразователь, построенный на мощных транзисторах (IGBT, MOSFET), работающих с высокой частотой. Контроллер на базе микропроцессора управляет всеми процессами, анализирует данные с датчиков, обеспечивает функцию защиты и коммуникации.

Главные элементы инверторного преобразователя:

• входные клеммы для подключения DC источников (панелей и АКБ);
• преобразователь (инвертирующий преобразователь), который делает из низкого постоянного высокое переменное;
• фильтр выходного сигнал для компенсации незначительных отклонений и подавления шумов;
• контроллер с алгоритмом управления;
• защитное оборудование (предохранители и реле);
• выходные клеммы AC;
• система охлаждения.

Основные компоненты: контроллер, преобразователь, защита

Контроллер – это центральный мозг устройства. В сетевых моделях он отслеживает параметры сети для синхронизации. В гибридных и автономных устройствах используются алгоритмы Mppt для съема высокой мощности с панелей и качественного управления зарядом аккумуляторов. Тип контроллера (Mppt или Pwm) влияет на КПД.

Преобразователь – это силовая часть, где происходит конверсия энергии. Он определяет форму выходного сигнала (модифицированный или чистый синус), его номинальную мощность, выходное напряжение (220В, 380В трехфазное).

Связь с аккумулятором и панелями

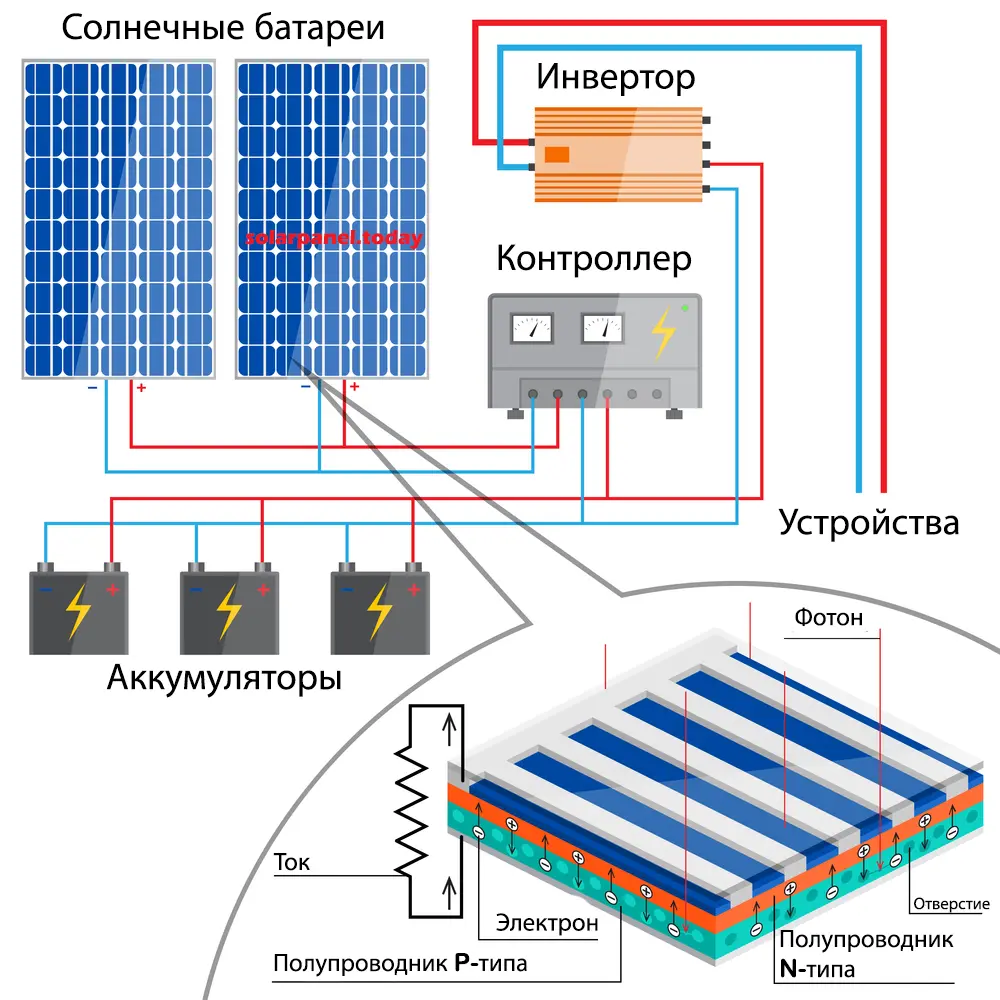

Солнечный инвертор для дома соединяется с панелями через кабель нужного сечения, часто с использованием коннекторов типа MC4. Они характеризуются малыми потерями и низким сопротивлением. Аккумуляторы нуждаются в поддержке номинального напряжения 12, 24 и 48 В, так как при длительном нахождении в состоянии разряда они быстро деградируют. Для решения этих проблем вместо свинцовых стали использовать литий-ионные и лиферные батареи на основе LiFePO₄.

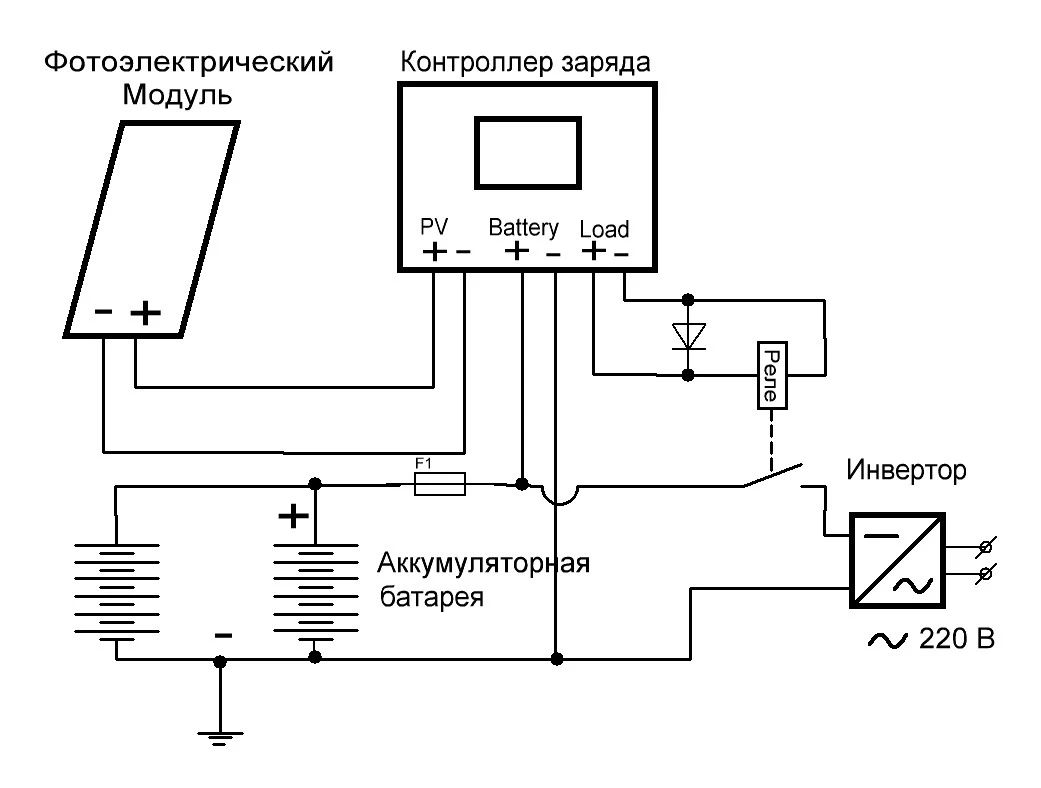

Инвертор принимает энергию с панелей и преобразует ее в переменный ток для потребителей. Также он формирует напряжение для заряда батарей. Производители стараются подбирать АКБ и панели с одинаковым напряжением для исключения лишних компонентов в цепях. Если это не удается, то используется дополнительный преобразователь, изменяющий уровень до нужного значения.

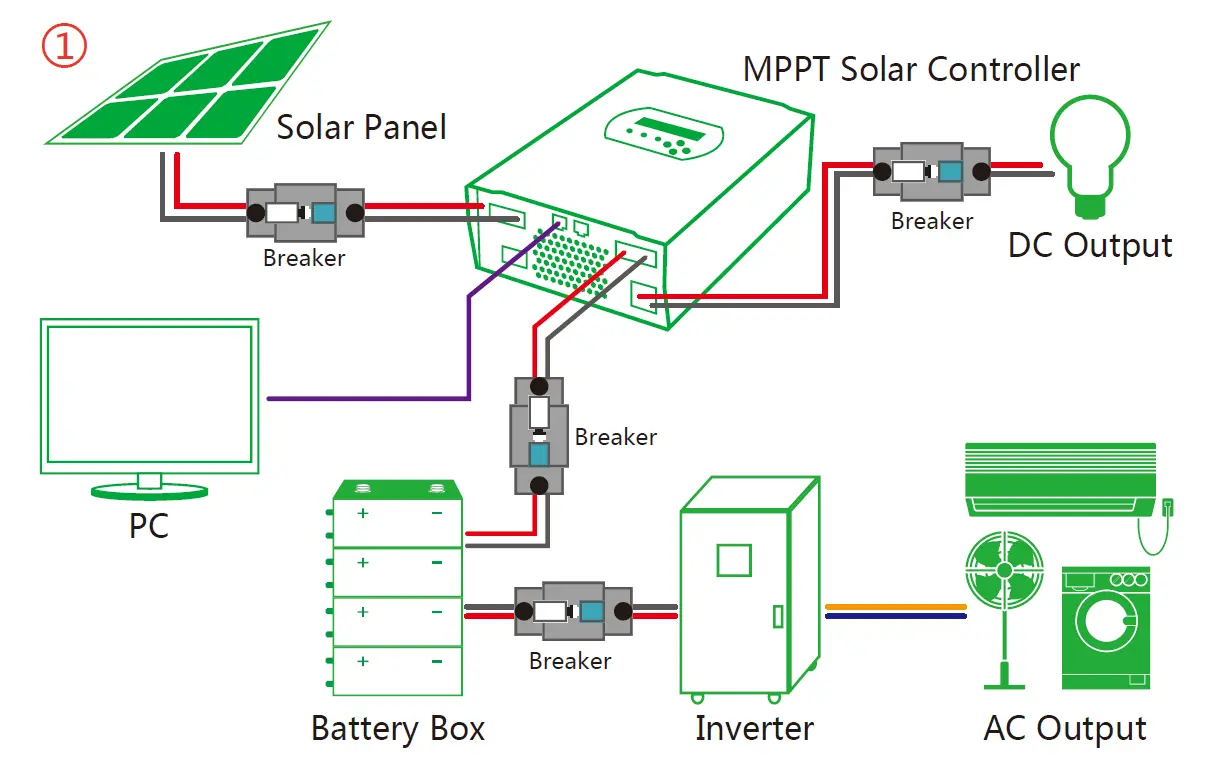

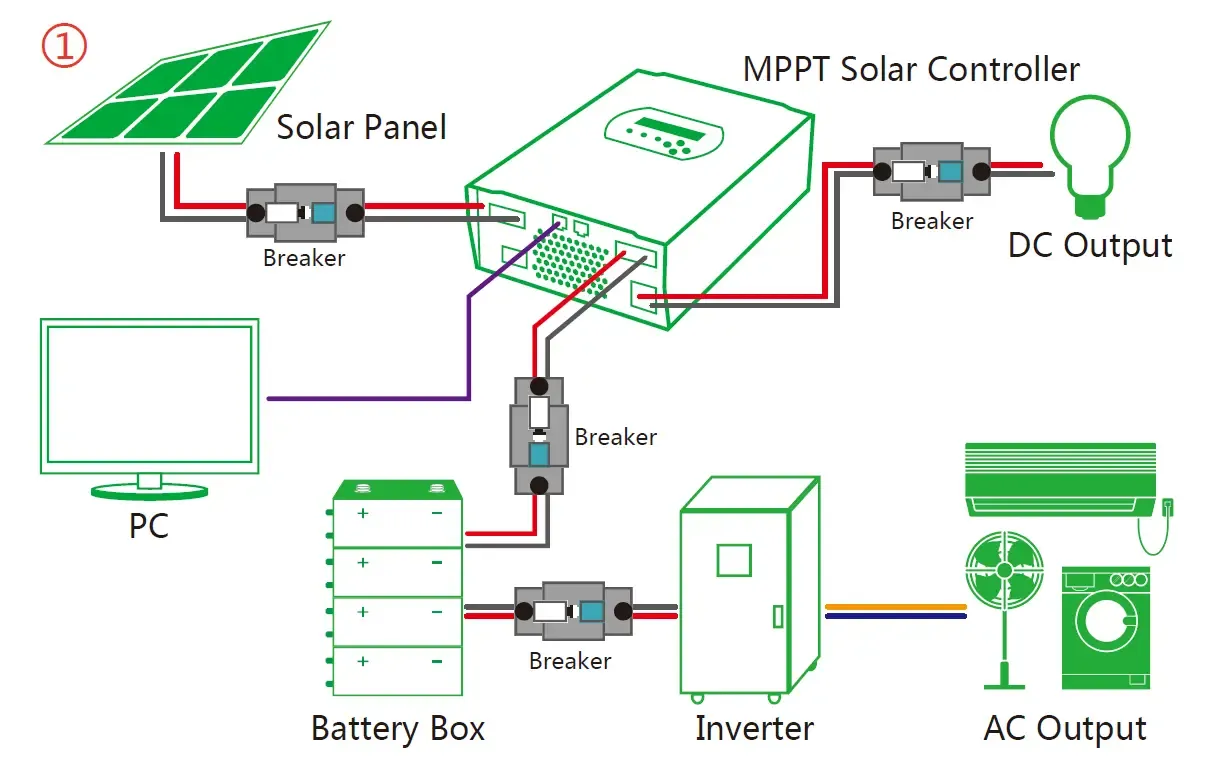

Принцип работы инвертора и его устройство основаны на двойном преобразовании. Сначала постоянный ток от панелей или АКБ поступает на вход. Микропроцессорный блок управления анализирует входное напряжение и ток, параметры нагрузки, состояние сети. В соответствии с полученными данными задает режим работы силовых ключей.

Преобразователь генерирует высокочастотные импульсы, формируя переменное напряжение нужной амплитуды и частоты. Фильтр сглаживает его до синусоидальной формы. Инвертор постоянно адаптирует выходные параметры, управляет потоками энергии между панелями, АКБ, нагрузкой и сетью, обеспечивая требуемую стабильность и безопасность.

Пошаговая схема от солнца до розетки

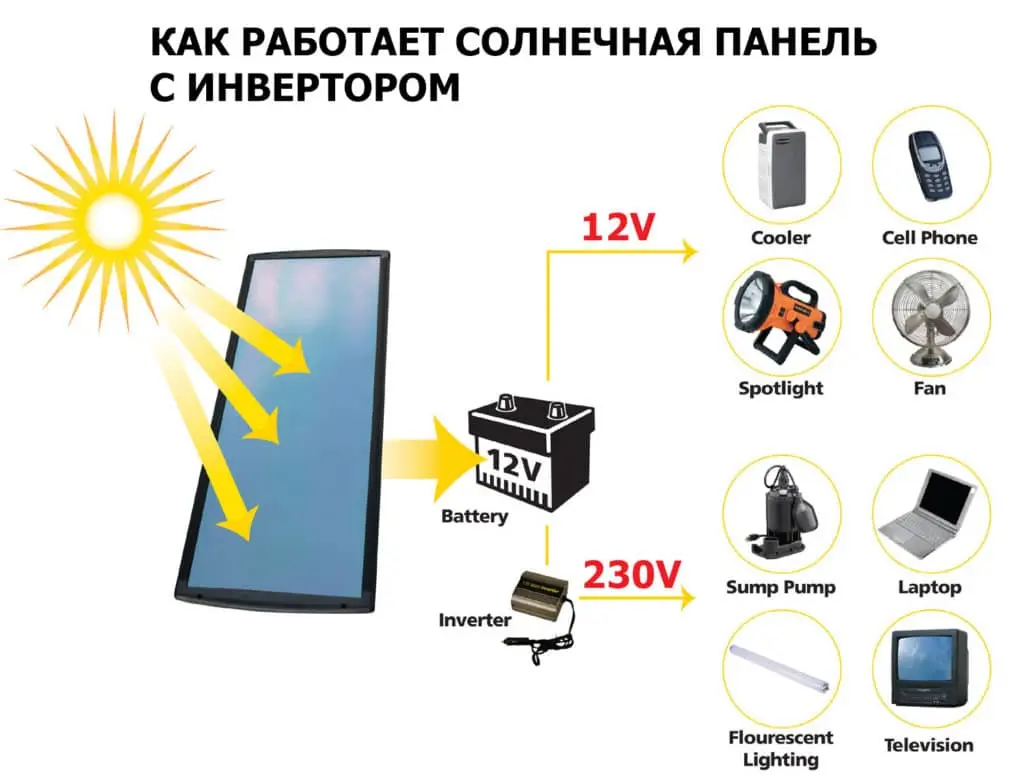

Принцип работы инвертора объясняется следующими шагами:

1. Солнце освещает панелей (монокристаллические, поликристаллические, гибкие или тонкопленочные).
2. Фотоэлементы вырабатывают постоянный ток.
3. Энергия по кабелю поступает на инвертор с аккумулятором для дома или без накопителя.
4. MPPT контроллер отслеживает точку наибольшей мощности.
5. Преобразователь трансформирует постоянное в переменное при помощи генератора и мощного транзистора.
6. Фильтр исключает ВЧ и НЧ выбросы, оставляя чистый синус 220В и 50Гц.
7. Энергия через выходные клеммы подается в дома к розеткам.

Как инвертор реагирует на отключение сети

При пропадании внешнего питания инвертор с АКБ в наличии мгновенно (за миллисекунды) переходит в режим резервного питания. Он отключается от сети (для безопасности ремонтников) и начинает питать подключенные приборы уже от аккумуляторов, продолжая конверсию DC->AC.

Преобразователь поддерживает стабильное выходное напряжение и точную форму. Когда сеть возвращается в нормальный режим, устройство синхронизируется и автоматически переключает питание обратно, начиная пополнять заряд батарей, если позволяет вырабатываемая панелями мощность и действующие настройки.

Классифицируются эти приборы по функциональности и способами интеграции. Сетевой (On-grid) инвертор для солнечных батарей работает только при наличии централизованной сети, синхронизируется с ней, направляя излишки энергии обратно. Не требует АкБ, наиболее доступен по цене, но не дает резервное питание.

Автономные (Off-grid) модели предназначены для работы без подключения к сети. Обязательно требуют аккумуляторы для накопления энергии и обеспечения питания ночью или при плохой погоде. Гибридный инвертор (Hybrid) объединяет возможности сетевой и автономной систем, поддерживая аккумуляторы, взаимодействие с сетью, генераторами и АВР.

Сетевые (on-grid)

Для тех, кто хочет сэкономить на счетах за электроэнергию, рекомендуется покупать сетевой инвертор. Аппарат преобразует постоянное напряжение от панелей в переменное и подает его напрямую в домашнюю или городскую сеть по зеленому тарифу. Преобразователь должен строго соответствовать требованиям по качеству сигнала и иметь защиту от работы в «островном» режиме. Такой прибор не обеспечивает бесперебойное питание.

Автономные (off-grid)

На практике также применяют автономные варианты систем бесперебойного питания. Они незаменимы там, где нет сети (например, актуальны для далекие объекта, дачи). Инвертирующий преобразователь здесь питается от АКБ с номинальными напряжениями 12В, 24В и 48В, которые заряжаются от панелей через контроллер. Для таких устройств важна форма выходного сигнала в виде чистого синуса, что необходимо для правильной работы подключенных потребителей. В частности, для насосов, нуждающимся в переменном напряжении со стандартной частотой 50 Гц.

Гибридные — с поддержкой аккумуляторов и АВР

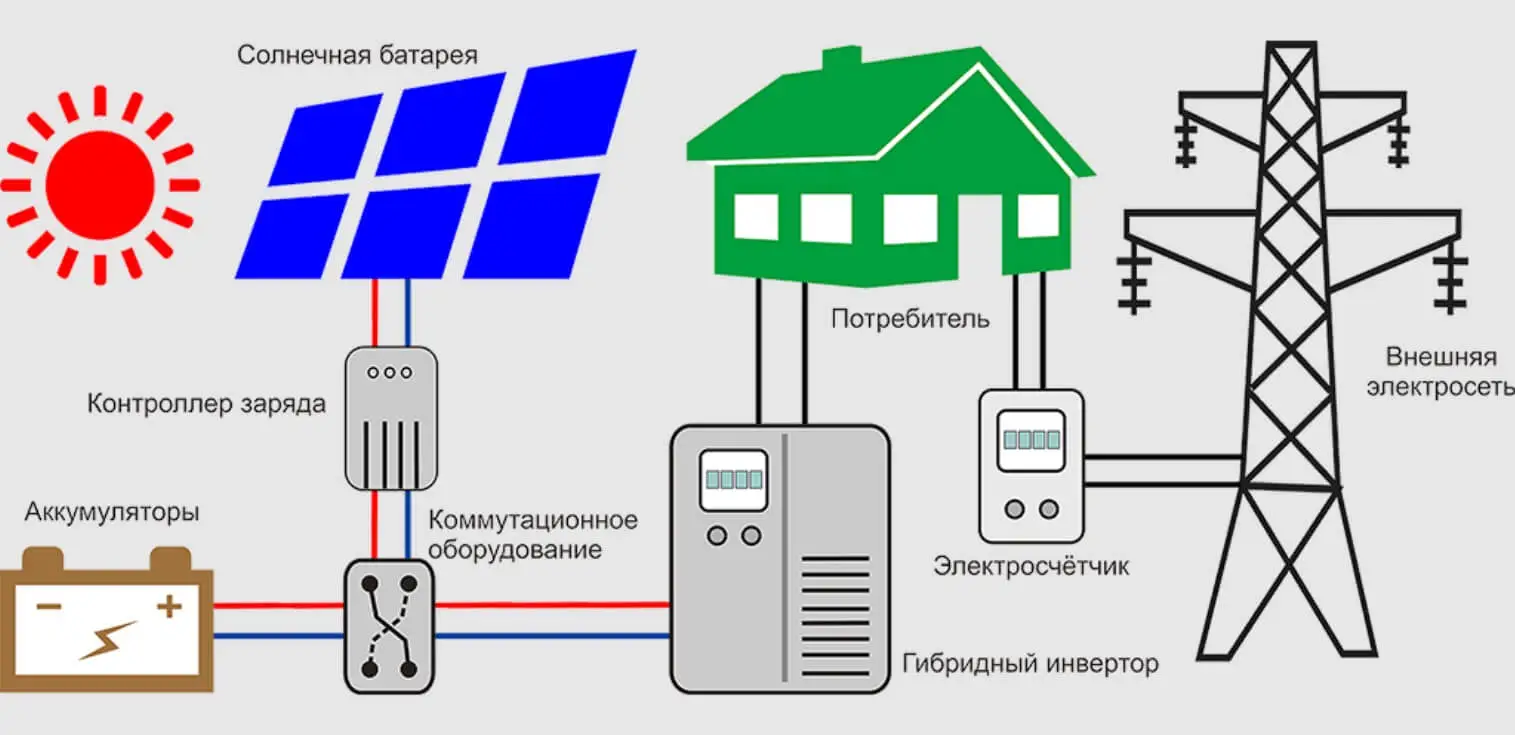

Гибридный инвертор является универсальным и функциональным устройством для преобразования электричества. Он работает во всех режимах: сетевой, автономный, смешанный. Автоматически управляет потоками энергии: потребляет из сети при дефиците солнца и заряда аккумуляторов, экспортирует излишки, обеспечивает мгновенный резерв при отключении сети благодаря АВР. Поддерживает различные типы АКБ, включая LiFePO₄.

В накопительной системы инвертор выполняет центральную роль интеллектуального управляющего центра. Он не просто трансформирует ток, но и решает, когда запасать энергию в аккумуляторы (при избытке солнца или низком тарифе), а когда отдавать ее в дом или обратно в городскую сеть (при высоком тарифе или отключении). Инвертор для солнечной панели в такой системе становится ключом к энергонезависимости.

Обеспечивает стабильную подачу энергии в дом

Качественный инвертор гарантирует стабильные параметры питания (220В / 50Гц, эталонный синус), защищая технику от перепадов и скачков. Он сглаживает неравномерность выработки солнечный энергии в течение суток, используя запас в накопителях. Устройство для преобразования энергии с функциями стабилизатора особенно актуальны в регионах с нестабильной сетью.

В системах VOLTS инвертор работает вместе с LiFePO₄ и автоматикой без участия пользователя

Современные комплекты VOLTS используют LiFePO₄ аккумуляторы и продвинутый инвертор. Система полностью автоматизирована. Устройства взаимодействуют по цифровым протоколам, оптимизируя заряд-разряд банок, продлевая их ресурс, управляя питанием нагрузок и отопления (котла), освещения, насосов без вмешательства владельца. Это исключает ошибки и повышает стабильность в десятки раз.

Выбор зависит от целей и конфигурации. Для экономии при стабильной сети – сетевой инвертор. Для полной независимости без сети – автономные модели с аккумуляторами. Для резерва и использования солнечный энергии – гибридные устройства.

Что такое гибридный инвертор в контексте выбора? Это универсальное, ориентированное в будущее устройство с современными LiFePO₄ батареями. Он дает все преимущества: экономию, бесперебойное питание, контроль энергии. При подборе учитывайте номинальную мощность, выходное напряжение, тип поддерживаемых аккумуляторов, дополнительные функции, широкий диапазон входных напряжений DC.
